公称通径:DN50-1200mm
公称压力:PN1.0~1.6Mpa
适用介质:水、蒸汽、油品、硝酸类、醋酸类
适用温度:-40℃~200℃
工作温度:常温
连接形式:法兰
主要材质:WCB
一、气动对夹式蝶阀D671F 概述
气动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。气动对夹蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触,解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能zui佳的目的。广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的zui佳装置。
气动对夹式蝶阀D671F气动执行机构:
1.气动蝶阀操作力矩小,是所有阀类中操作力矩zui小的一种,启闭迅速,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动阀板0~90°,就能快速的完成启闭动作,结构简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元;
2.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数。
3.采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。
4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
二、气动对夹式蝶阀D671F 特点
1、采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
三、气动对夹式蝶阀D671F执行机构
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、气动对夹式蝶阀D671F附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
五、气动对夹式蝶阀D671F主要性能规范
公称通径DN(mm) |
50-1200 |
|||
---|---|---|---|---|
公称压力PN(MPa) | 1.0 | 1.6 | ||
公称压力PS(MPa) | 强度试验 | 1.5 | 2.4 | |
密封试验 | 1.1 | 1.76 | ||
材料\材料代号 | C | P | R | |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
密封圈 | 四氟 不锈钢 | |||
填料 | 四氟 柔性石墨 | |||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
适用温度 | -40℃~200℃(超该温度范围;订货时请注明) | |||
执行器 | 型号 | GT系列、SW系列、BAW系列 | ||
气源压力 | 0.4-0.7Mpa |

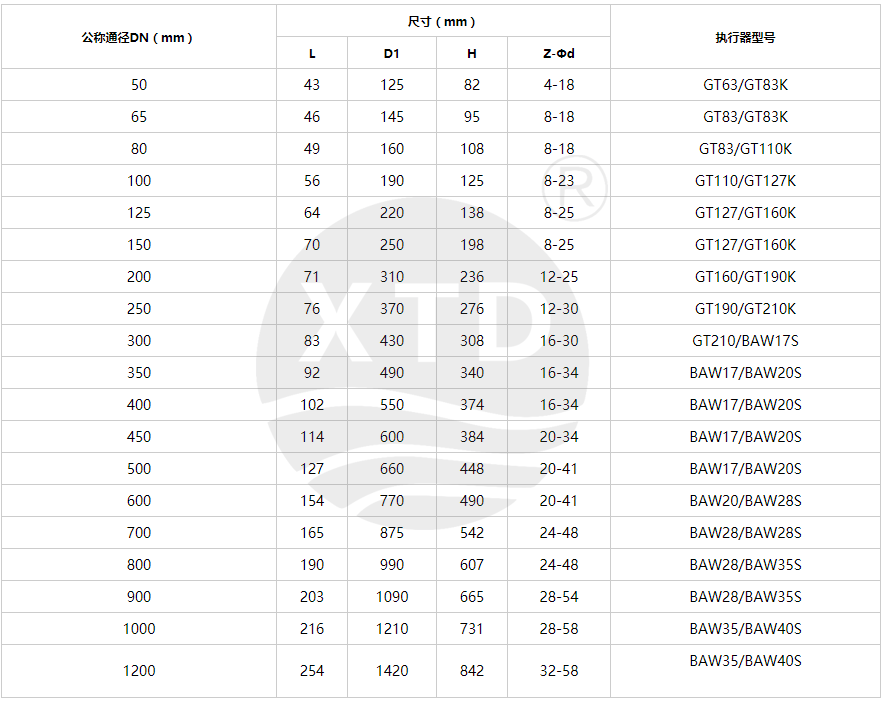

六、气动对夹式蝶阀D671F主要尺寸及执行器配置
