蜗轮法兰不锈钢蝶阀
产品型号：D341X-16P
公称通径：DN50～1000mm
公称压力：PN0.6~1.6MPa
适用温度：≤120℃
阀体材质：各种橡胶、聚四氟
驱动形式：手动、蜗杆蜗轮传动、气传动、电传动
适用介质：空气、水、污水、蒸气、煤气、油品等设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
公称通径：DN50～1000mm
公称压力：PN0.6~1.6MPa
适用温度：≤120℃
阀体材质：各种橡胶、聚四氟
驱动形式：手动、蜗杆蜗轮传动、气传动、电传动
适用介质：空气、水、污水、蒸气、煤气、油品等设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
产品详情
主要技术参数
|
公称通径
|
DN（mm）
|
50～2000
|
||
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
|||
主要零件的材质
|
零件名称
|
材料
|
|
阀体
|
各种橡胶、聚四氟
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨
|

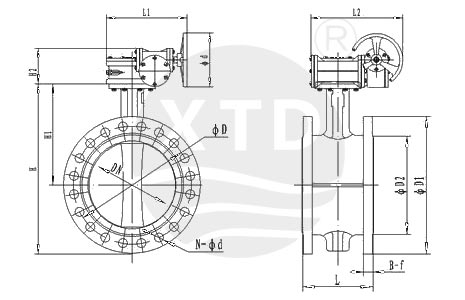

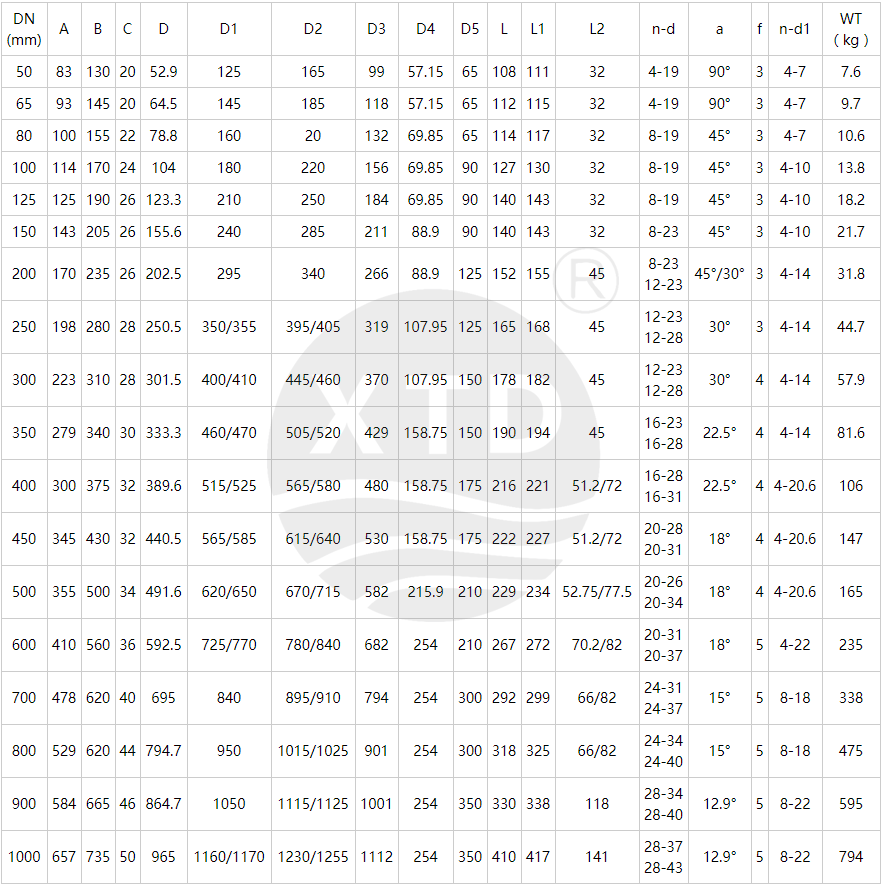

主要外形尺寸及重量（PN1.0/1.6MPa）
