不锈钢立式止回阀
产品型号:H42W
公称通径:DN40~200mm
公称压力:PN1.6~2.5MPa
适用温度:≤200
适用介质:腐蚀性介质、弱腐蚀介质
主要材质:铬镍钛不锈钢、铬镍钼钛不锈钢
设计标准:API6D、JB/T8937、API594
结构长度:API594、JB/T8937
连接标准:ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592
压力试验:API 598、GB/T 13927、JB/T 9092
压力-温度等级:ASME B16.34 、GB/T12224
公称通径:DN40~200mm
公称压力:PN1.6~2.5MPa
适用温度:≤200
适用介质:腐蚀性介质、弱腐蚀介质
主要材质:铬镍钛不锈钢、铬镍钼钛不锈钢
设计标准:API6D、JB/T8937、API594
结构长度:API594、JB/T8937
连接标准:ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592
压力试验:API 598、GB/T 13927、JB/T 9092
压力-温度等级:ASME B16.34 、GB/T12224
产品详情
产品概述
H42W不锈钢立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。本阀门由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。
材料表
型号 | PN | 工作压力/Mpa | 适用温度/℃ | 适用介质 | 材料 | ||
阀体、阀瓣 | 导向阀 | 密封面 | |||||
H42W-16P | 16 | 1.6 | ≤200 | 腐蚀性介质 | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 |
H42W-25R | 25 | 2.5 | 弱腐蚀介质 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 |
性能规范
技术参数 | 压力等级 | ||||||||||
16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
工作压力(Mpa) | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
试验压力(M) | 强度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 |

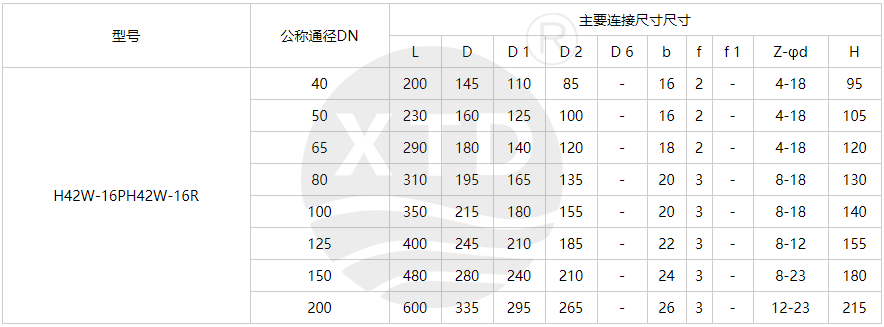

主要外形尺寸1.6Mpa

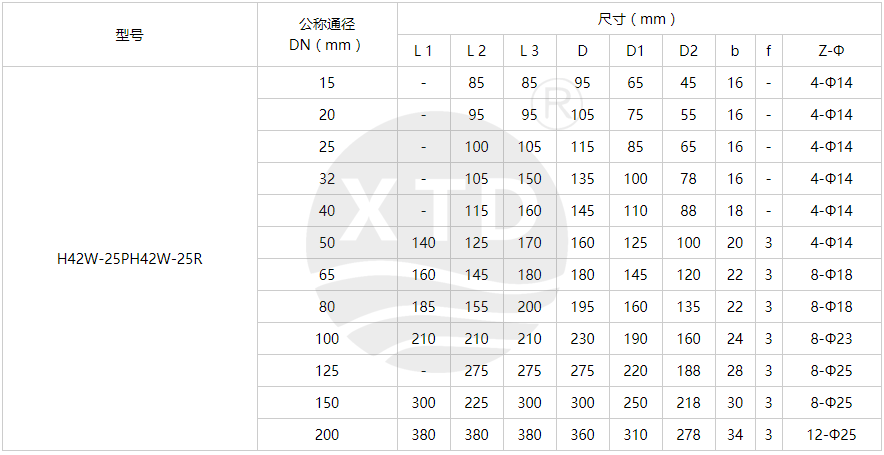

2.5Mpa
