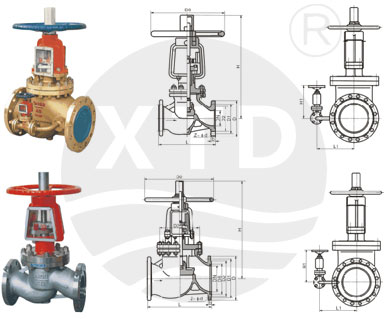

氧气专用截止阀
产品型号:YJ41W
公称通径:DN15~400mm
公称压力:PN1.6~4.0MPa
适用温度:常温
适用介质:氧气
设计制造:GB12235-89
结构长度:GB12221-89
法兰尺寸:B/G79-94
检查和试验:GB13927
公称通径:DN15~400mm
公称压力:PN1.6~4.0MPa
适用温度:常温
适用介质:氧气
设计制造:GB12235-89
结构长度:GB12221-89
法兰尺寸:B/G79-94
检查和试验:GB13927
产品详情
氧气截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。
1、氧气截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
2、工作行程小,启闭时间短。
3、密封性好,密封面间摩擦力小,寿命较长。
氧气截止阀主要性能和使用范围:
型号 | 公称压力 | 壳体试验压力Ps(Mpa) | 气密封试验 | 适用温度(℃) | 适用介质 | |
水 | 气 | |||||
YJ41W-25P YJ41W-40P |
2.5 | 3.8 | 2.5 | 2.5 | 常温 | 氧气 |

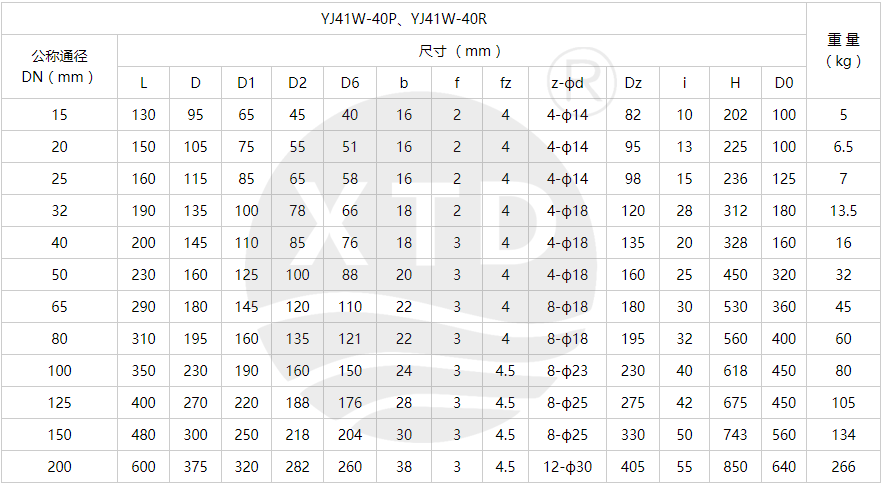

氧气截止阀主要外形尺寸:
