氯气专用截止阀
产品型号:LWJ41F
公称通径:DN15~400mm、NPS1/2"~12"
公称压力:PN1.6~4.0MPa、Class150~300Lb
适用介质:氯气、液氯
适用温度:-40~150℃
驱动方式:手动、气动、电动
设计标准:GB/T12235-2007
结构长度:GB/T12221-2005
连接法兰:HG/T20592-97
实验和检验:JB/T9092-99
公称通径:DN15~400mm、NPS1/2"~12"
公称压力:PN1.6~4.0MPa、Class150~300Lb
适用介质:氯气、液氯
适用温度:-40~150℃
驱动方式:手动、气动、电动
设计标准:GB/T12235-2007
结构长度:GB/T12221-2005
连接法兰:HG/T20592-97
实验和检验:JB/T9092-99
产品详情
结构特点:
1、液压成型的波纹管形成第一道密封,确保阀杆密封零泄漏。
2、填料函中多级聚四氟乙烯填料组合在波纹管之上形成了第二道密封,增加了密封的可靠性。
3、中法兰采用槽密封结构,即使在管道压力波动的情况下,保证中法兰可靠密封。
4、密封副配对结构型式采用锥、平面型,密封自动补偿,达到双重保险效果,密封性能稳定,无粘着磨损,使用寿命长。
主要零部件材料:
序号 | 零件名称 | 材料 |
1 | 阀体 | 含镍高硅耐蚀钢 |
2 | 阀盖 | 含镍高硅耐蚀钢 |
3 | 阀杆 | 铬不锈钢 |
4 | 阀瓣密封面 | 等离子喷焊、堆焊耐蚀合金 |
5 | 阀座密封面 | 压塑整体烧结聚四氟乙烯 |
6 | 填料 | 聚四氟乙烯 |
7 | 垫片 | 聚四氟乙烯 |
8 | 波纹管 | 316L、C-276 |
产品特点:
1、根据介质具体特性,氯气专用波纹管截止阀在阀体材质上选用耐蚀合金,耐氯气、液氯腐蚀,低温可至-40℃,最大限度保证工况条件使用要求。
2、液压成型的波纹管形成第一道密封,确保阀杆密封零泄漏。
3、填料函中多级聚四氟乙烯填料组合在波纹管之上形成了第二道,增加了密封的可靠性。
4、中法兰采用榫槽密封结构,即使在管道压力波动的情况下,保证中法兰可靠密封。
5、非旋转的阀杆防止波纹管扭转,确保阀门更长周期的使用寿命。
6、密封副配对结构形式采用锥、平面型,密封自动补偿,达到双重保险的效果,密封性能稳定,无粘着磨损,使用寿命长。

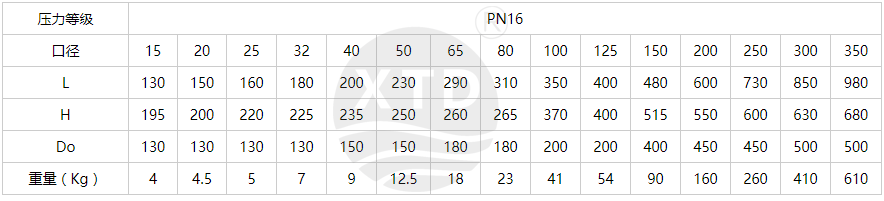

主要尺寸:
