低温截止阀
产品型号:DJ41Y
公称通径:DN50~300mm
公称压力:PN1.6~4.0MPa
工作温度:-196~-46℃
适用介质:丙烷/丙烯、甲醇,乙烷、煤气/液氨
主要材质:1Cr17Ni12、1Cr18Ni9Ti
设计与制造:JB/T7749
结构长度:GB12221
法兰尺寸:JB79
压力-温度:GB9131
试验-检验:JB/T9092
公称通径:DN50~300mm
公称压力:PN1.6~4.0MPa
工作温度:-196~-46℃
适用介质:丙烷/丙烯、甲醇,乙烷、煤气/液氨
主要材质:1Cr17Ni12、1Cr18Ni9Ti
设计与制造:JB/T7749
结构长度:GB12221
法兰尺寸:JB79
压力-温度:GB9131
试验-检验:JB/T9092
产品详情
DJ41Y低温截止阀概述:
DJ41Y低温截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。
DJ41Y低温截止阀压力试验:
公称压力 |
1.6 |
2.5 |
4.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
上密封试验 |
1.8 |
2.8 |
4.4 |
气密封试验 |
0.4-0.7 |
DJ41Y低温截止阀零件材料:
体盖板 |
阀杆 |
密封面 |
垫片 |
埴料 |
工作温度℃ |
适用介质 |
LCB |
1Cr17Ni12 |
DTL/DTL |
1Cr13/柔性石墨低温石棉 |
PTFE |
-46 |
丙烷/丙烯 |
LC1 |
-60 |
|||||
LC2 |
-73 |
|||||
LC3 |
1Cr18Ni9Ti |
-101 |
||||
LC4 |
-115 |
|||||
LC8 |
-196 |

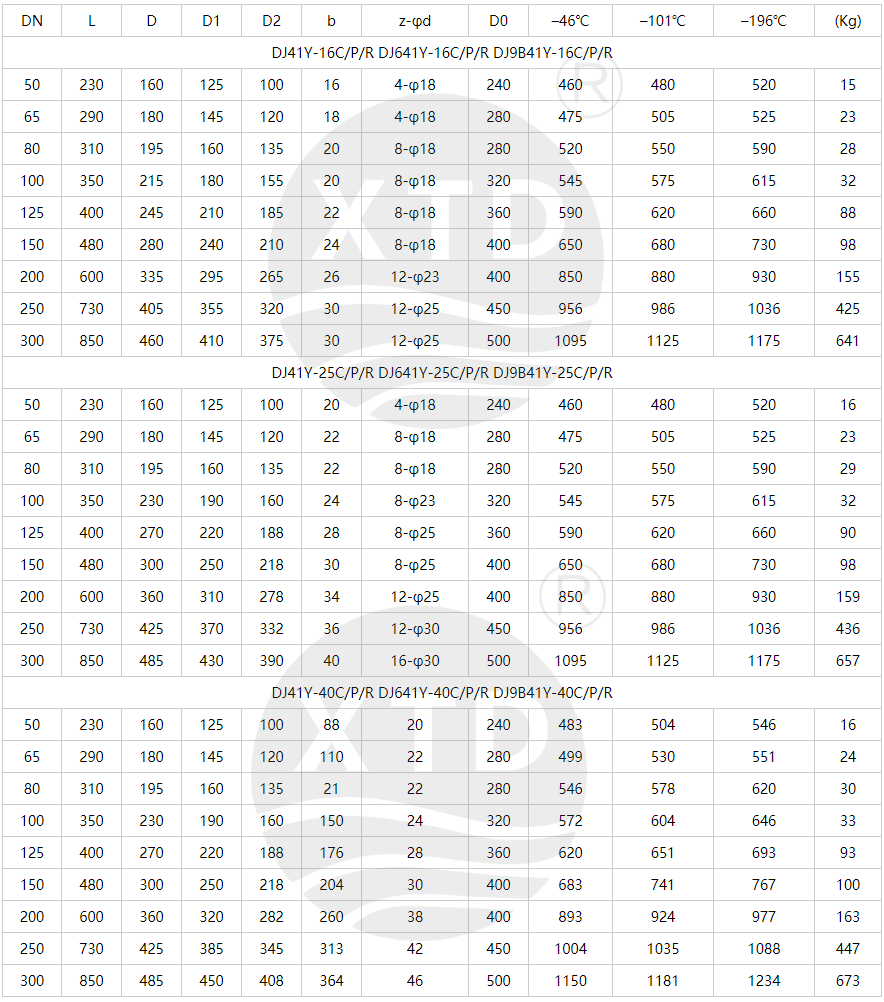

DJ41Y低温截止阀主要外形尺寸和连接尺寸(mm):
