公称通径：DN15～400mm
公称压力：PN1.6~16.0MPa
适用温度：≤200℃～≤350℃
适用介质：硝酸类、醋酸类、水、油、气类及某些腐蚀性液体
驱动方式：手动、伞齿轮、电动
设计与制造：GB12235
结构长度：GB12221
法兰尺寸：GB9113 JB79
压力-温度：GB9131
试验-检验：GB/T13927 JB/T9092
一、J41W不锈钢截止阀性能规范：
型号 |
公称压力 |
试验压力 |
工作温度（℃） |
适用介质 |
||
强度（水）（Mpa） |
密封（水）空气（Mpa） |
低压密封空气（Mpa） |
||||
J41W-16P（R） |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
J41W-25P（R） |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
ACETIC ACID |
||||||
醋酸类 |
||||||
NITRIV ACID |
||||||
硝酸类 |
||||||
J41W-40P（R） |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETIC ACID |
J41W-64P（R） |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
二、J41W不锈钢截止阀主要零件材质：
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
阀杆 |
ZG1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
压盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

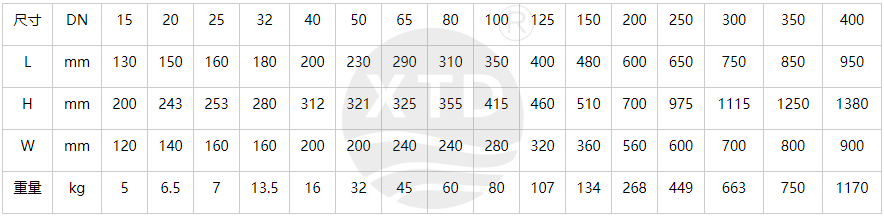

三、不锈钢截止阀1.6MPa主要连接尺寸及重量:

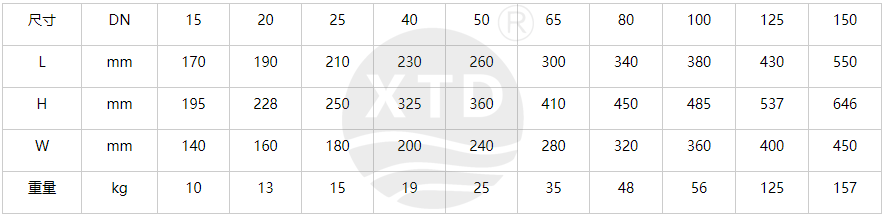

J41W不锈钢截止阀2.5MPa主要连接尺寸及重量：

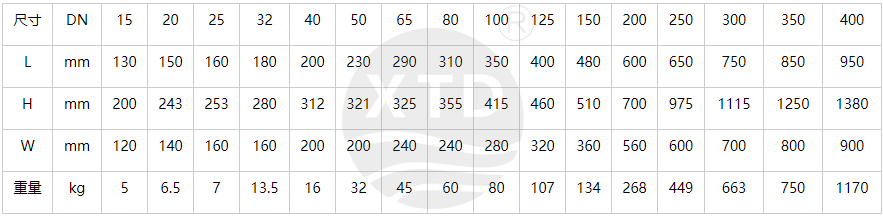

J41W不锈钢截止阀4.0MPa主要连接尺寸及重量：

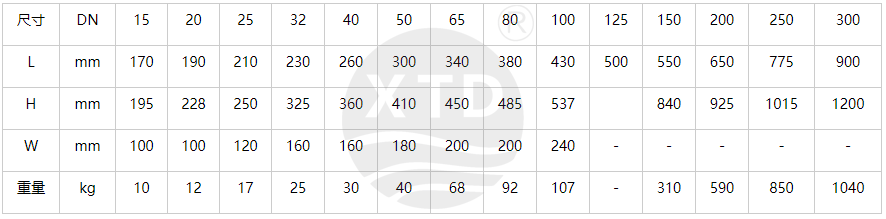

J41W不锈钢截止阀6.4MPa主要连接尺寸及重量：

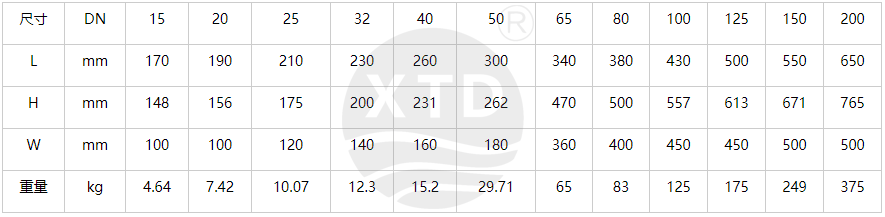

J41W不锈钢截止阀10.0MPa主要连接尺寸及重量：
J41W不锈钢截止阀16.0MPa主要连接尺寸及重量：
