公称通径:NPS2"-32"
公称压力:Class150~900Lb
工作温度:碳钢-29℃~425℃;
低温钢-46℃~350℃,
铬钼钢-29℃~550℃ .
驱动方式: 电动、气动、液动、齿轮等
设计与制造:ANSI B16.34 BS1873
结构长度: ANSI B 16.10
压力温度等级:ANSI B16.5
试验与检验: API 598
伞齿轮美标截止阀J541H(大口径截止阀)产品简介:
伞齿轮截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
美标截止阀主要有API和ASME标准,ASTM,ASTM是材料标准,不是阀门本身的标准;按美国标准设计,制造,生产、检测的截止阀叫做美标截止阀。美标截止阀和法兰截止阀是同属一个类型的阀门,关闭件是个阀瓣,阀杆绕阀体中心线作旋转来达到开启、关闭的一种阀门。
伞齿轮美标截止阀J541H主要优点:
美标截止阀在管路中主要用来做切断、分配和改变介质的流动方向。美标截止阀是近年来被广泛采用的一种新型阀门,它具有以下优点:
1、流体阻力小,其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠,目前闸阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,闸阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用,球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。
设计标准:
设计与制造 | 结构长度 | 法兰尺寸 |
对焊连接尺寸 | 压力-温度 | 试验-检验 |
ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
压力试验:
公称压力PN(Lb) | 强度试验 | 水密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
300 | 7.7 | 1110 | 5.7 | 815 | ||
600 | 15.3 | 2220 | 11.3 | 1630 | ||
900 | 23.0 | 3330 | 17.0 | 2445 | ||
1500 | 38.4 | 5560 | 28.2 | 4080 | ||
2500 | 64.0 | 9255 | 47.0 | 6790 |

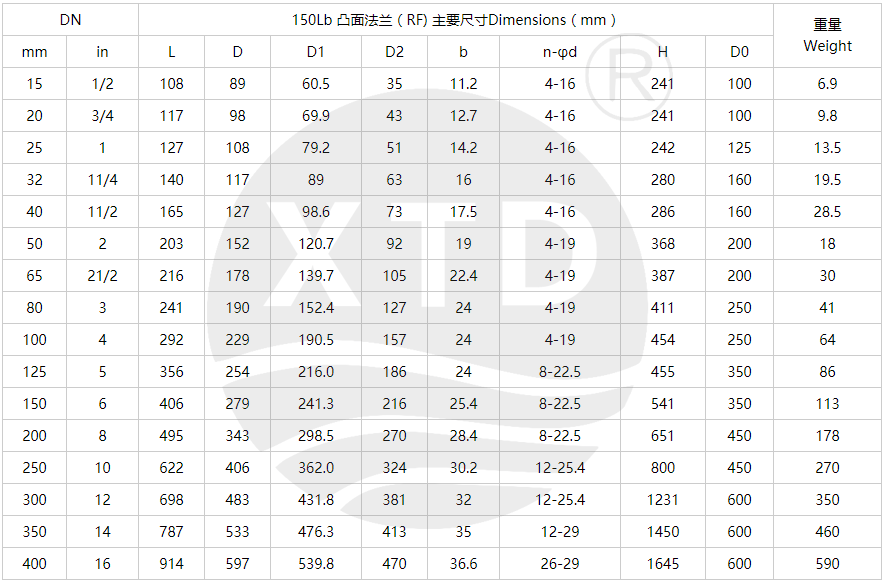

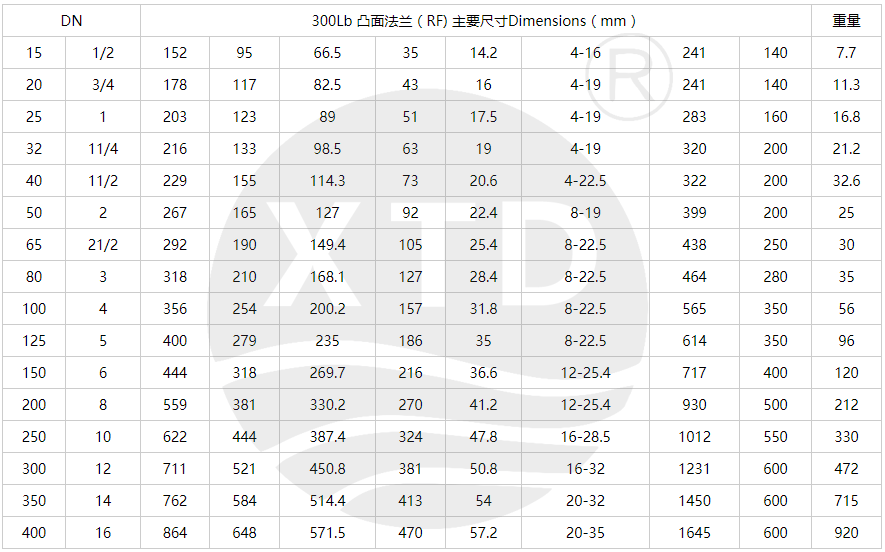

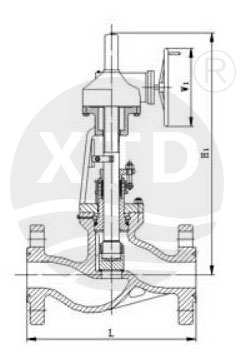

主要尺寸和重量:
