国标截止阀
产品型号：J41H/Y
公称通径：DN50～400 mm
压力范围：PN10～64 MPa
工作温度：-196℃～+600℃
驱动方式：手动、伞齿轮、电动
主体材质：碳钢、不锈钢、合金钢
设计与制造：GB12235
结构长度：GB12221
法兰尺寸：GB9113 JB79
压力-温度：GB9131
试验-检验：GB/T13927 JB/T9092
产品详情

一、国标截止阀介绍

国标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的不锈钢气动阀门也较严密。


压力试验

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.4 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7


二、手动截止阀主要零件材料及性能

体盖扳 阀杆 密封面 垫片(环) 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr
STL
本体材料
尼龙		 增强柔性石墨
1Crl3／柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti		 柔性石墨
增强柔性石墨
SFB-260
SFP-260		 ≤425
水、蒸汽、油品
WC1 38CrMoAI
25Cr2MoV		 ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸类
ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类

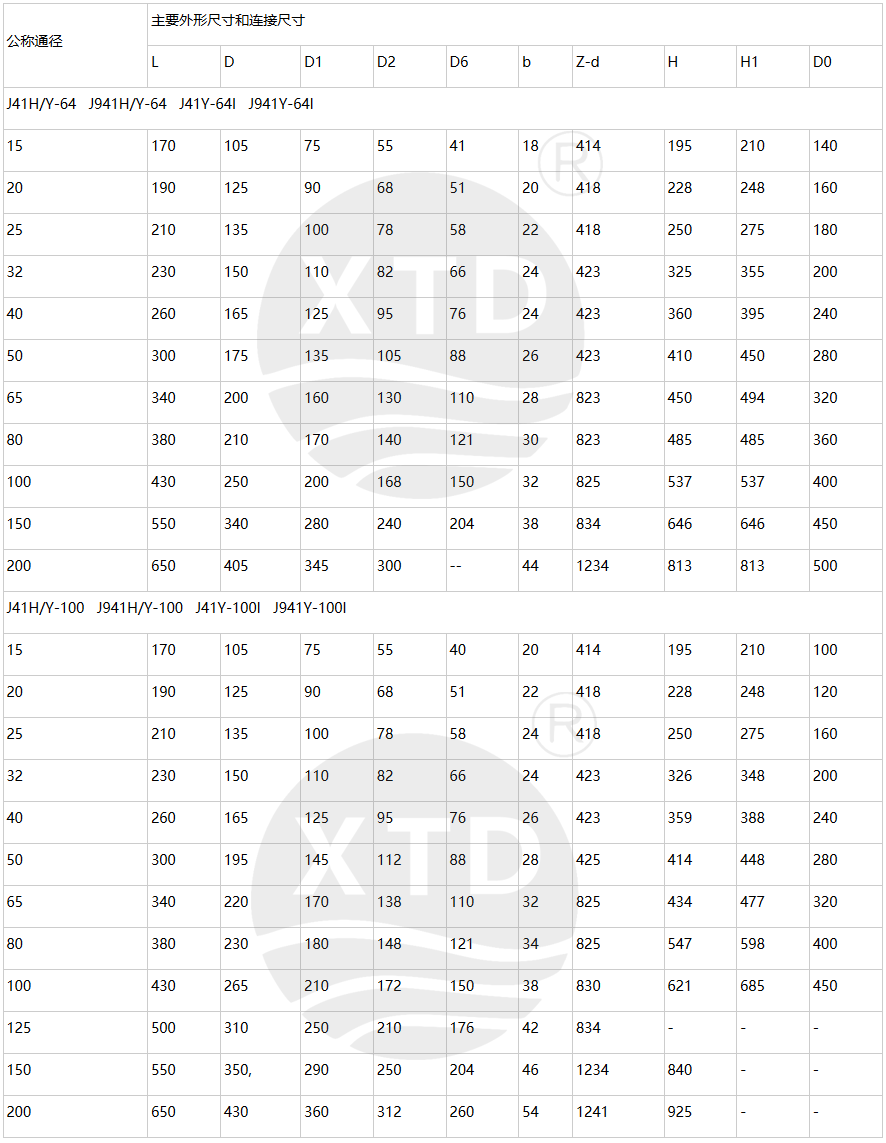

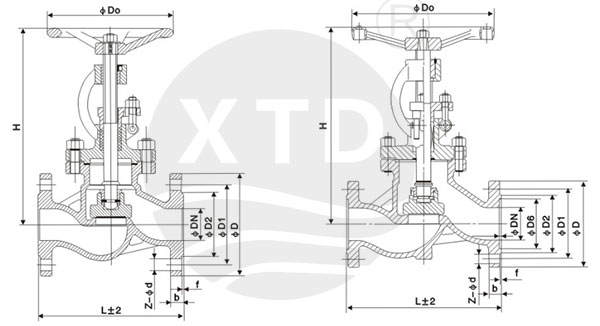

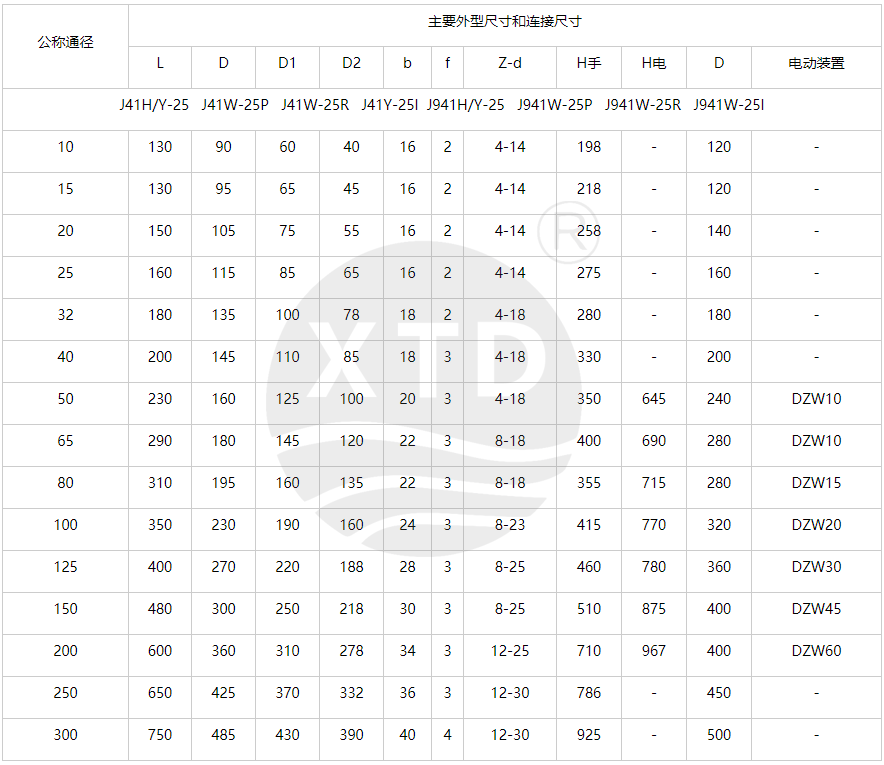

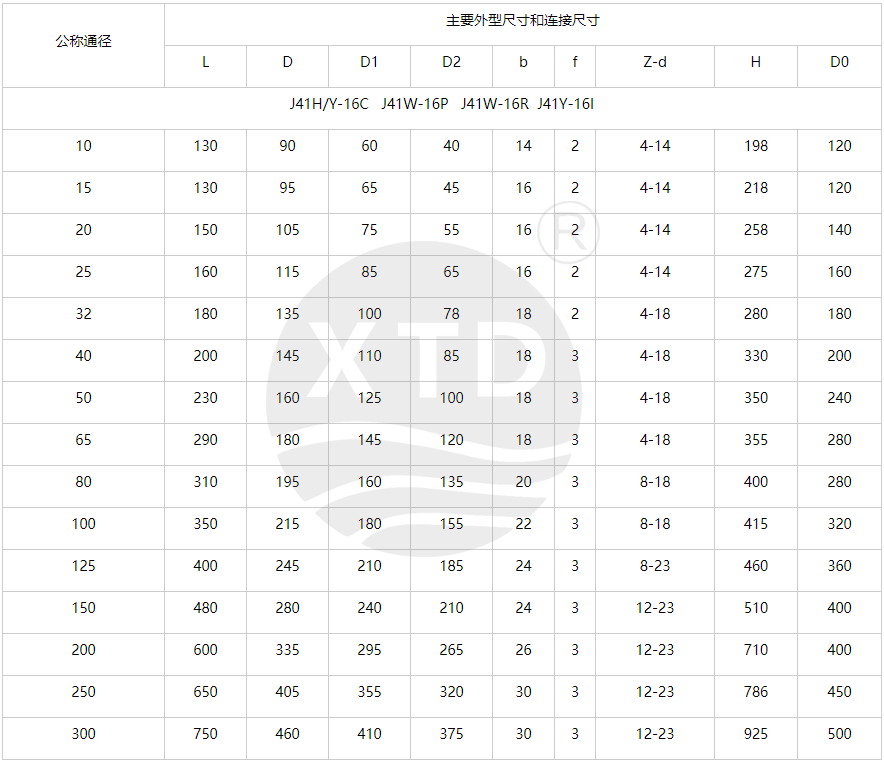

三、主要外形和连接尺寸
