双向压蝶阀
产品型号：SD363H/Y/F
公称通径：DN100～1200mm、NPS4"～48"
公称压力：150Lb磅级/PN25
适用温度：碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质：水、蒸汽、热水、油品
驱动形式：蜗轮传动、电动、气动、液动
焊接标准：GB12224、ANSI B16、25、DIN2559
公称通径：DN100～1200mm、NPS4"～48"
公称压力：150Lb磅级/PN25
适用温度：碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质：水、蒸汽、热水、油品
驱动形式：蜗轮传动、电动、气动、液动
焊接标准：GB12224、ANSI B16、25、DIN2559
产品详情
一、SD363H焊接双向压蝶阀产品概述
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀由双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、SD363H焊接双向压蝶阀产品特点
１、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
２、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
３、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
三、SD363H焊接双向压蝶阀主要技术参数
| 公称通径DN（mm) | DN100～1200mm、NPS4"～48" |
| 公称压力PN（Mpa) | 强度试验(1.5×PN)密封试验(1.1×PN) |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
| 适用介质 | 水、蒸汽、热水、油品 |
| 驱动方式 | 蜗轮传动、电动、气动、液动 |
| 压力等级 | ANSI 150Lb磅级/PN25 |
| 焊接标准 | GB12224、ANSI B16、25、DIN2559 |
SD363H焊接双向压蝶阀主要零部件材料
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢、铬铝钢 |
| 蝶板 | 碳钢、合金钢、不锈钢 |
| 阀座 | 3不锈钢、钴基硬质合金 |
| 轴套 | 不锈钢 |
| 阀杆 | 不锈钢、特殊材料 |
| 填料 | 柔性石墨 |

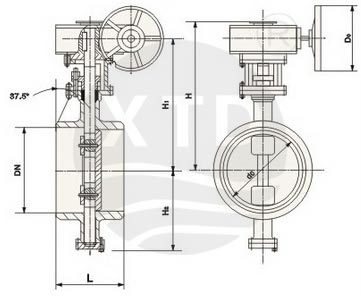

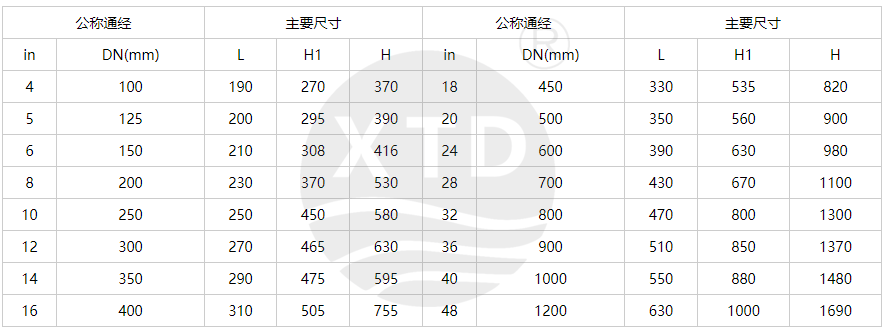

D363H/663H/963H/-10/16/25/40/C、P、RSD363H焊接双向压蝶阀连接尺寸
