气动法兰中线蝶阀
产品型号:D641X
公称通径:DN25~1000mm
公称压力:1.6MPa
阀体材质:WCB、304、316、UPVC
阀板材质:304、316、316L、尼龙板、铝青铜、球铁镀镍
适用温度:NBR:-30~80℃;EPDM:-30~120℃;PTFE:-30~130℃
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
产品详情

气动中线蝶阀概述

气动中线蝶阀是一种蝶板的回转中心(即阀门轴中心)位于阀体的中心线和蝶板的密封截面上的蝶阀,连接方式有对夹式和法兰式。气动中线蝶阀流体阻力较小,中大口径的蝶阀全开时有效流通面积较大,启闭迅速省力,利用压缩空气来带动碟扳旋转90角度即可完成启闭,也可以装配上电气阀门定位器对介质流量,压力,温度等各项参数进行调节控制。


气动中线蝶阀特点

1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性为直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。


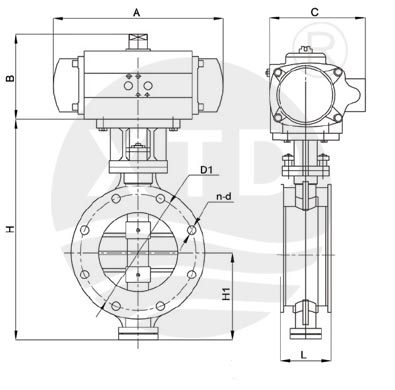

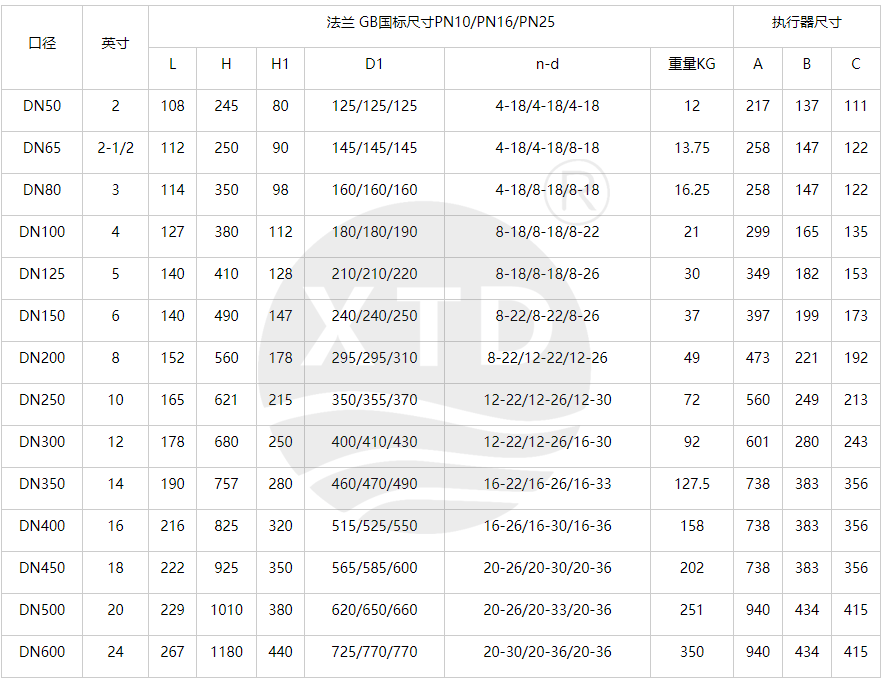

气动中线蝶阀技术参数

阀体材质:WCB、304、316、UPVC
阀板材质:304、316、316L、尼龙板、铝青铜、球铁镀镍
密封阀座:NBR、EPDM、PTFE【压力等级】:1.6MPa
公称通径:DN25-DN1000
结构形式:A型、LT凸耳式
连接方式:对夹、法兰式
电磁阀电压:AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
温度范围:NBR:-30~80℃;EPDM:-30~120℃;PTFE:-30~130℃
气动执行器:双作用、单作用
气动附件:换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
