公称通径:DN15~500mm
公称压力:PN1.6~10.0MPa
适用介质:水、油、蒸汽、酸等腐蚀性介质
适用温度:-196-29℃
主要材质:LCB、CF8
驱动方式:手动、电动、气动
设计标准:ASME B16.34 GB/T12224
结构长度:ASME B16.10 GB/T12221
连接法兰:ASME B16.34 JB/T79
试验和检验:JB/T9092 API 598
产品工作原理和用途:
系列低温球阀主要适用于乙烯、液化天然气等化工装置上,输出的液态低温介质如乙烯、液氧、液氢等。这类介质不但易燃易爆,而且在升温时要气化、气化是体积膨胀数百倍。而且这些介质渗透力强,易泄露,加工制造比较困难。
产品结构特点:
1.承压件的材料能承受介质温度的变化而引起的膨胀、收缩、密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时,阀门零件在精加工前应进行深冷处理,即将零件浸放在液氮箱中进行冷却,当零件温度达到-192℃时,开始保温1-2h,然后取出箱外自然处理到常温,重温循环2次。

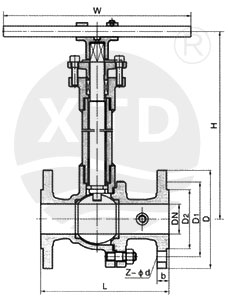

2、阀盖采用长劲结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果,同时还可以缠绕保冷材料,防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时,可以从填料函中间加入润滑脂形成油封层,降低填料函的压差,提高密封性能。
3、使用温度低于-100℃时,阀杆材料经过镀铬或氮化处理,提高阀杆表面硬度,提高填料密封的可靠性。
4、低温球阀具有防止异常升压结构,由于低温阀门介质气化后,其体积急剧膨胀,压力会异常升高,当阀门中腔压力升高时,阀门中腔和进口连通,或在阀门进口端安置泄压阀,保证阀门安全使用。
5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。

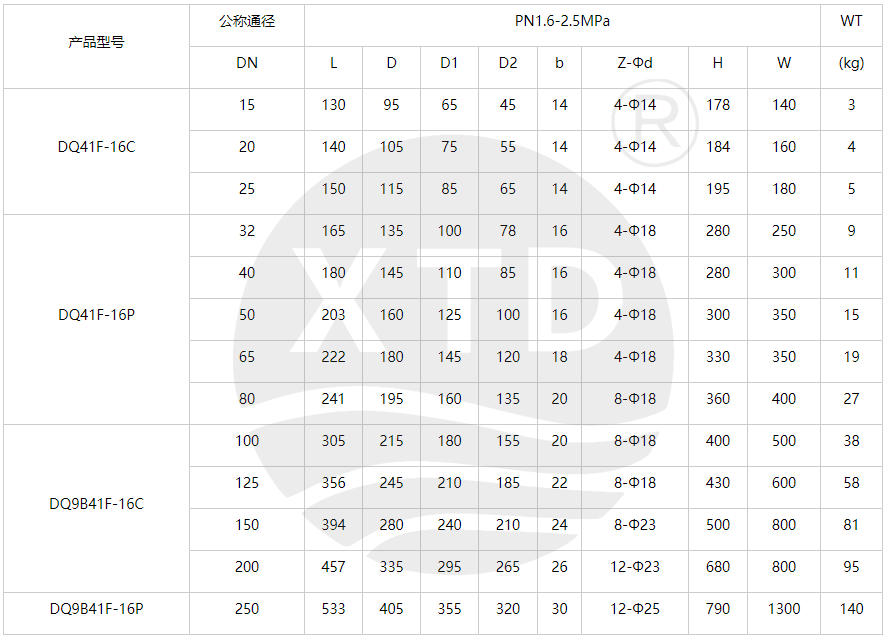

产品性能参数:
试验压力(MPa) |
公称压力(MPa) |
压力级(class) |
JIS(K) |
|||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
气密试验 |
0.4~0.7MPa |
产品主要零件材料:
产品型号 |
DQ41F-10C-100 |
DQ41F-10P-100P |
DQ47F-10C-100 |
DQ47F-10P-100P |
|
阀体 |
LCB |
CF8 |
球体 |
304 |
304 |
阀杆 |
304 |
304 |
密封圈 |
PTFE |
PTFE |
填料 |
PTFE+O形圈 |
PTFE+O形圈 |
适用介质 |
水、油、蒸汽等 |
酸等腐蚀性介质 |
适用温度 |
-50~29℃ |
-196~29℃ |
