浮动式球阀
产品型号:Q41F
公称通径:DN15~500mm
公称压力:PN1.6~10.0MPa
工作温度:-196~150℃
主要材质:WCB、A216-WCB
设计标准:GB/T 12237、API 6D、ASME B16.34
连接法兰:GB/T 9113、JB/T79、Hg20592、ANSI B16.5、B16.47
试验和检验:GB/T9092、AP16D、AP1598
产品详情

一、浮动球阀 概述:
球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

二、浮动球阀 主要零件材料:

序号
NO.
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片

柔性石墨+不锈钢

B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE


三、浮动球阀 技术规范:

设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598

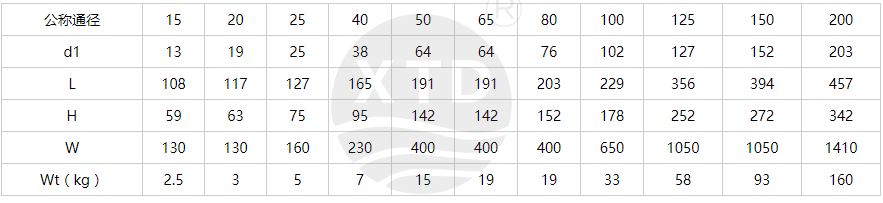

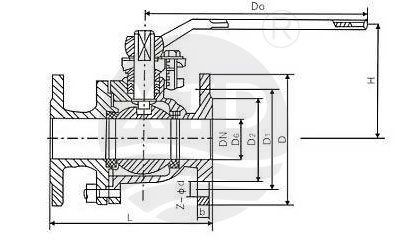

四、浮动球阀 主要外形尺寸:
