不锈钢蜗轮固定球阀
产品型号：Q347F
公称通径：DN32~700mm
公称压力：PN1.6~4.0MPa
工作温度：-28～300℃
设计制造：GB12237-89、API 6D、JPI7S-48
法兰尺寸：JB79-59、SH3406、GB9113、HG20592-97、ANSIB16.5、JIS B 2212-2214
结构长度：GB12221-89、ANSI B 16.10、JIS B2002
试验与检验：GB/T13927-89、JB/T9092-99、API 598
产品详情

产品用途：
适用于工作温度-28～300℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽、油品、硝酸、醋酸、尿素等腐蚀性和强氧化性介质。操作方式有：手动、气动、电动、液动和气液联动等。


产品结构特点：
1、使用寿命长、密封环选用自润滑聚四氟乙烯材料。球体与密封环微摩擦，有效提高使用寿命。
2、体积小，重量轻，易于安装保养。
3、固定球阀结构可任意方向安装与管路的任何部位。
4、V型接叠轴向填料，达到防腐A级密封。

压力试验：

公称压力 1.6 2.5 4.0
强度试验 2.4 3.8 6.0
水密封试验 1.8 2.8 4.4
气密封试验

0.4-0.7


主要零件材料及性能：

阀体 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体阀杆 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀座

聚四氟乙烯PTFE加坡纤增强聚四氟乙烯PTFE+Glass对位聚笨PPL
垫片

聚四氟乙烯PTFE不锈钢/柔性石墨/齿形垫片
阀杆座

聚四氟乙烯PTFE不锈钢/柔性石墨
填料

聚四氟乙烯PTFE增强柔性石墨
填料压盖 WCB 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度

-29～150(聚四氟乙烯PTFE)-29～200(加玻纤增强聚四氟乙烯PTFE+GLASS)-29～300(对位聚笨PPL)
介质 水蒸汽油品

硝酸类

 强氧化介质

醋酸类

 尿素类

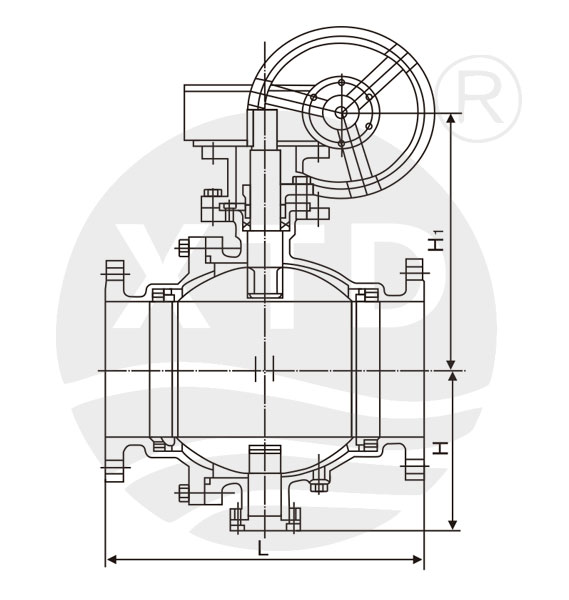

规格主要尺寸：
