电动V型球阀
产品型号： VQ947H
公称通径：DN25~300mm
公称压力：PN1.6~4.0MPa
主体材质：WCB、304、316
连接方式：对夹式、法兰式
法兰标准：GB、ANSI、DIN、JIS
电动执行器：开关型、调节型、防爆型
设计制造：GB/T12237/1989、ASME B16.34 、API608
结构长度：GB/T12221、ASME B16.10
连接尺寸：GB 9113.1、ASME B16.5
检验试验：GB/T13927-1992、API 598,API6D
公称通径：DN25~300mm
公称压力：PN1.6~4.0MPa
主体材质：WCB、304、316
连接方式：对夹式、法兰式
法兰标准：GB、ANSI、DIN、JIS
电动执行器：开关型、调节型、防爆型
设计制造：GB/T12237/1989、ASME B16.34 、API608
结构长度：GB/T12221、ASME B16.10
连接尺寸：GB 9113.1、ASME B16.5
检验试验：GB/T13927-1992、API 598,API6D
产品详情
【VQ947H/VQ977H电动V型球阀-产品说明】
电动V型球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯与阀座不会产生卡阻或脱离，使用寿命长。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，最大可调比为100：1，还具有精确调节与可靠定位的功能。
【VQ947H/VQ977H电动V型球阀-主要零件材料】
零件名称 |
材质 |
|
阀体、阀盖 |
WCB |
CF 8 |
密封圈 |
2Cr13+氮化 |
304+氮化 |
球体 |
2Cr13+硬格 |
304+硬格 |
阀座、阀杆 |
2Cr13 |
304 |
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
双头螺柱 |
35CrMoA |
1Cr18Ni9Ti |
【VQ947H/VQ977H电动V型球阀-主要性能规范】
公称压力 |
试验压力（MPa) |
适用介质 |
适用温度 |
|
壳体试验 |
密封试验 |
|||
1.6 |
2.4 |
1.76 |
水、油、气及高粘度，含纤维、固体颗粒等介质 |
-28℃～≤550℃ |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
||

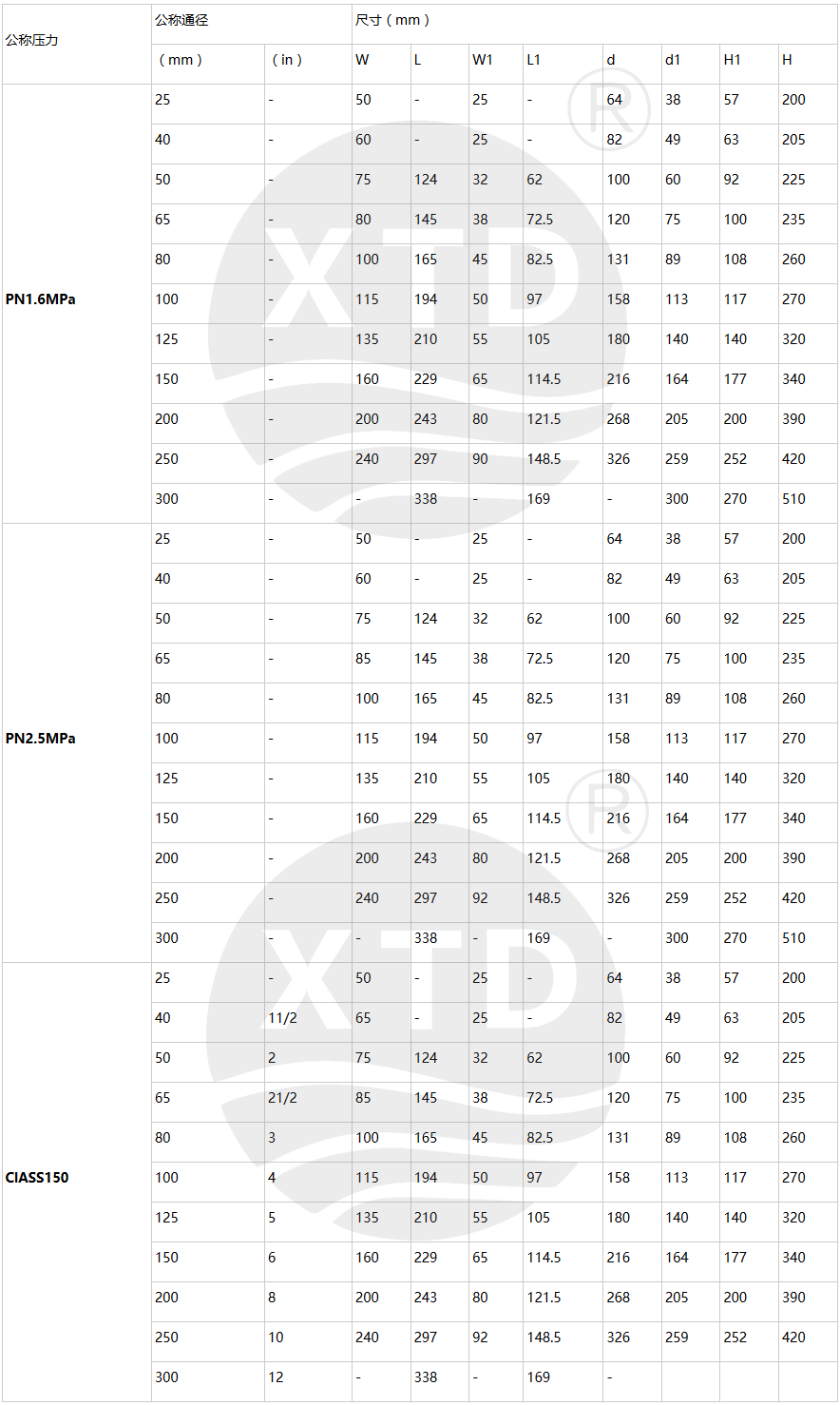

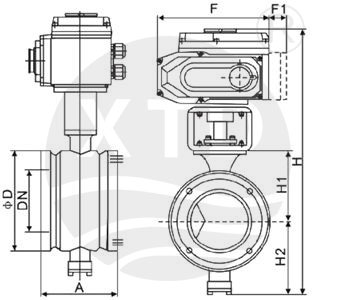

【VQ947H/VQ977H电动V型球阀-主要外形尺寸】
