气动高平台球阀
产品型号：Q641F
公称通径：DN15~200mm
公称压力：PN1.6~6.4MPa
适用温度：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体
阀体材质：WCB、304、316
设计标准：GB/12237
连接法兰尺寸：GB/9113、JB/T79
实验和检验：JB/T9092
公称通径：DN15~200mm
公称压力：PN1.6~6.4MPa
适用温度：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀性液体
阀体材质：WCB、304、316
设计标准：GB/12237
连接法兰尺寸：GB/9113、JB/T79
实验和检验：JB/T9092
产品详情
一、Q641F气动高平台球阀主要零件材料
序号NO |
零件名称 |
材质 |
|
| 不锈钢 | 碳钢 | ||
| 1 | 螺栓 | 不锈钢SS304 | 碳钢 |
| 2 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 3 | 螺母 | 不锈钢SS304 | 碳钢 |
| 4 | 阀盖 | 不锈钢CF8/CF8M | 碳钢WCB |
| 5 | 阀体 | 不锈钢CF8/CF8M | 碳钢WCB |
| 6 | 球 | 不锈钢CF8 | 不锈钢CF8 |
| 7 | 密封圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 8 | 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
| 9 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
| 10 | 压紧螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 11 | 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 13 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |

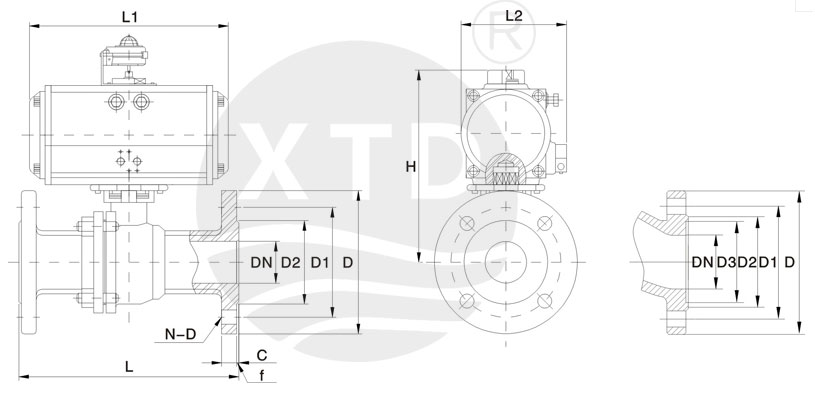

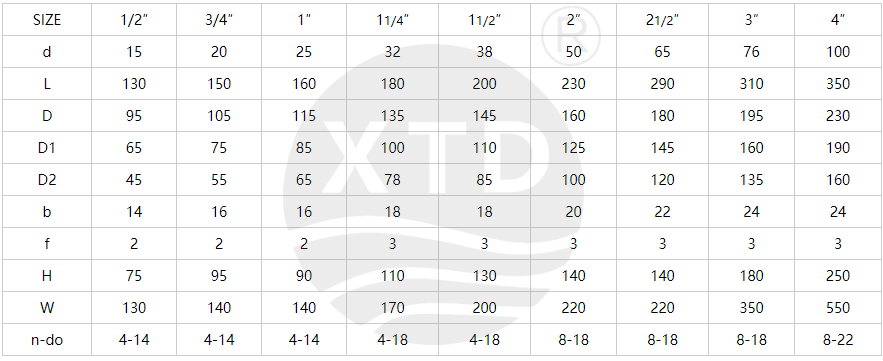

二、Q641F气动高平台球阀主要尺寸
