气动固定球阀
产品型号：Q647F
公称通径：DN50~500mm
公称压力：PN1.6~6.4MPa
适用温度：-28℃～300℃
适用介质：水、蒸汽、油品、硝酸类、醋酸类
驱动方式：手动、气动
结构长度按：GB1221-89
法兰尺寸按：GB9113、JB79-59
检验试验按：JB/T9092-99
公称通径：DN50~500mm
公称压力：PN1.6~6.4MPa
适用温度：-28℃～300℃
适用介质：水、蒸汽、油品、硝酸类、醋酸类
驱动方式：手动、气动
结构长度按：GB1221-89
法兰尺寸按：GB9113、JB79-59
检验试验按：JB/T9092-99
产品详情
气动固定球阀概述
气动固定球阀，气动球阀，球阀是双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封、气动固定球阀，气动球阀，球阀广泛应用于过程控制系统实现开或关。
气动固定球阀技术参数
| 阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力（MPa） | 阀体材料 |
| 球阀 | 6-气动 6s-气动带手动 |
4-法兰式 |
固定球直通 | F-氟塑料 H-合金钢 PPL |
1.6 2.5 4.0 6.4 |
按表内阀体 材料代号 |
| 公称通径DN（mm） | 50-500 | |||||
| 材料代号 | C | P | R | |||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
| 球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增强聚四氟乙烯 对位聚笨 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 适 用 工 况 |
适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃～300℃ | |||||
| 控制型式 | 双作用/单作用 | |||||
| 作用型式 | 切断/调节 | |||||
| 输入信号 | 电信号：0～10mA、-4～10mA 气信号20～100kPa | |||||
| 回信电压 | AC220V/DC24V | |||||
| 工作介质 | 净化压缩压气 | |||||
| 执行器 | 型号 | GT系列、HY系列、AW系列、ZSH系列等 | ||||
| 气源压力 | 0.4～0.7MPa | |||||

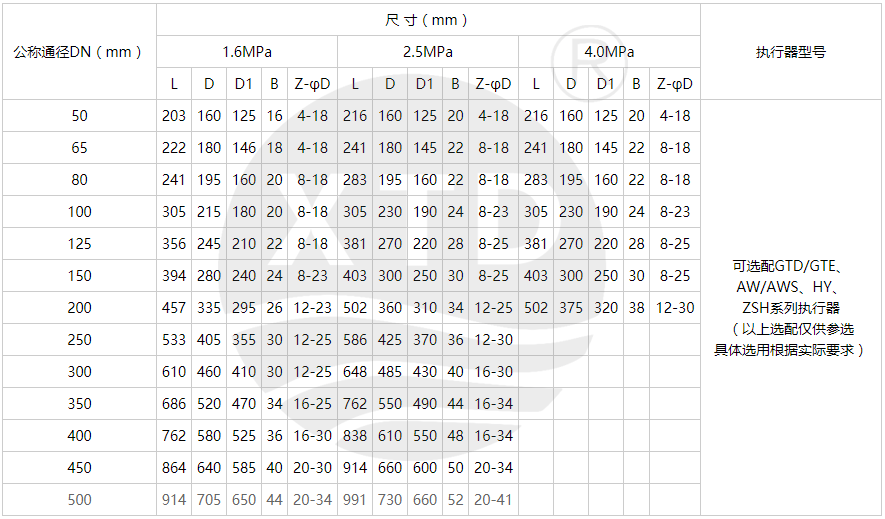

气动固定球阀安装尺寸表
