铸钢固定球阀
产品型号：Q347F/W/H/Y
公称通径：NPS1/2"～64"
公称压力：Class150~2500LB
适用温度：-196～450℃
适用介质：水、气、油品、天然气和酸碱腐蚀介质
设计制造：API6D
结构长度：ANSI BI6.10
连接法兰：ANSI BI6.5MSS-SP44
检查和试验：API STD.598
产品详情

一、产品概述：
一种是二片式结构，其中部螺纹连接，并以PTFE垫片密封；另一种是三片式结构，中部用螺栓栓结。根据所选的阀座与垫片/填料的材料不同，适应不同的工作温度和介质。产品主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；公称通径：1/2"～12"；公称压力：150LB~1500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。


二、主要材质：

零件名称 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
阀体 /阀盖 CF8 CF3 CF8M CF3M WCB
球体 F304 F304L F316 F316L 1Cr13
阀座 PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL
阀杆 F304 F304L F316 F316L 1Cr13
填料 /垫片 PTFE PTFE PTFE PTFE PTFE
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A191-8M A191-8M A191-8M A191-8M 45

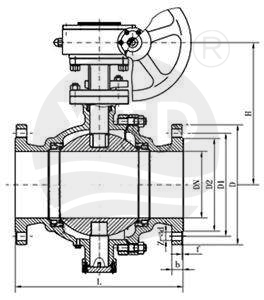

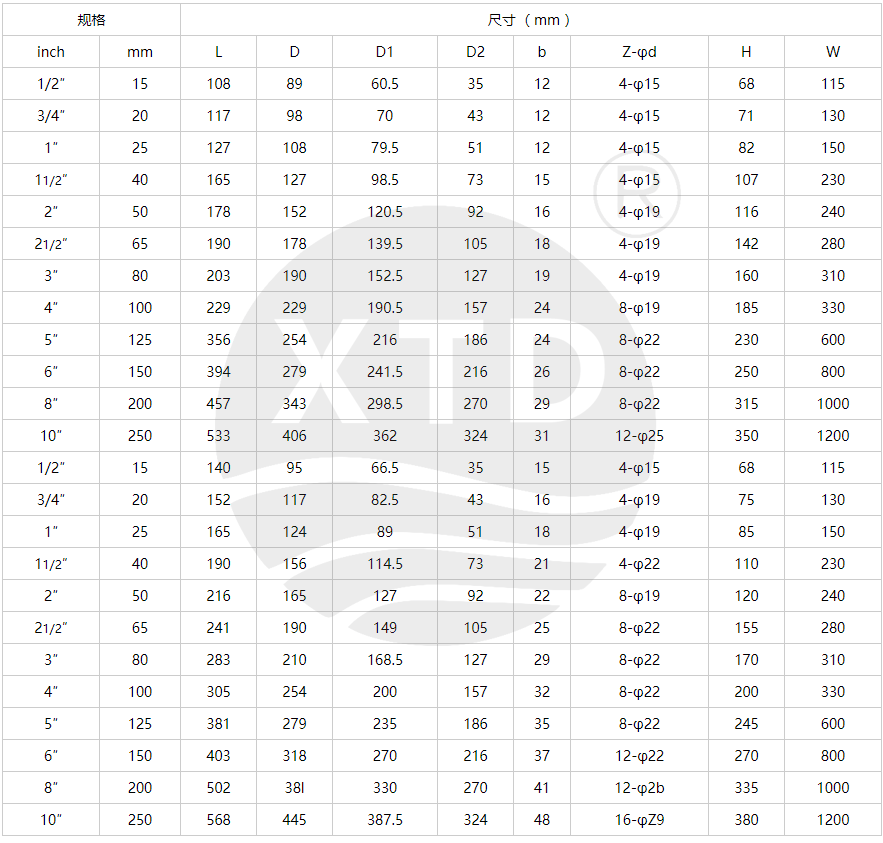

三、主要外形尺寸：
