手动刀型闸阀
产品型号:PZ73H
公称通径:NPS2"~32", DN50~1200mm
压力范围:CL150, PN1.0~16.0MPa
工作温度:≤425℃
主体材质:不锈钢、碳钢、灰铸铁
设计标准:API 600、API6D、ASME B16.34、GB/T 12234
结构长度:ASME B16.10、API6D、GB/T 12221
连接标准:ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验:API 598、GB/T 13927、JB/T 9092
压力-温度等级:ASME B16.34 、GB/T 12224
产品详情

一、手动刀形闸阀主要性能规范

公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤425℃

纸浆、污水、煤浆、灰、渣水混和物


二、手动刀形闸阀主要零部件材质

体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

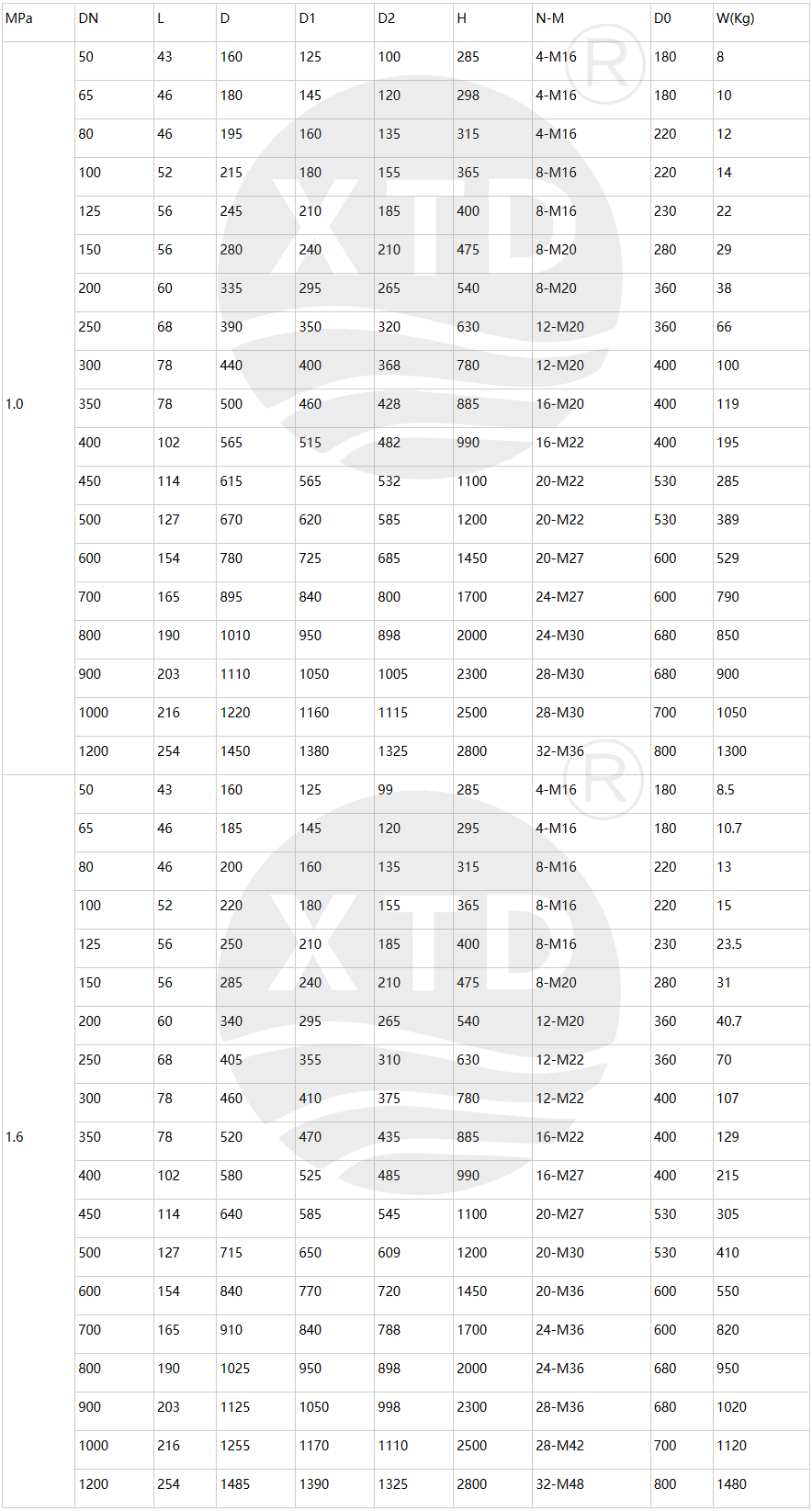

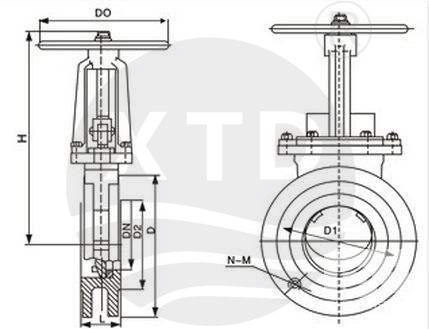

三、手动刀形闸阀主要外形及连接尺寸(mm)
