消防专用明杆弹性座封闸
产品型号:RRHX
公称通径:DN50~600mm
公称压力:PN1.0~2.5MPa
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6 GB9113
试验标准:GB/T13927 API598
产品详情

产品概述
消防专用明杆弹性座封闸阀除具有弹性闸阀的优点外 ,并可以较直观显示阀门开度 ,开闭迅速可靠 .故常应用于消防及工业系统 ,一般安装于距地面较高位置 .广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。

压力试验

公称压力
PN (MPa)

强度试验

水密封/上密封试验

气密封试验

1.5* PN (MPa)

1.1* PN (MPa)

0.5-0.7 (MPa)

1.0

1.5

1.1

0.6 MPa

1.6

2.4

1.8

2.5

3.8

2.8


RRHX消防专用

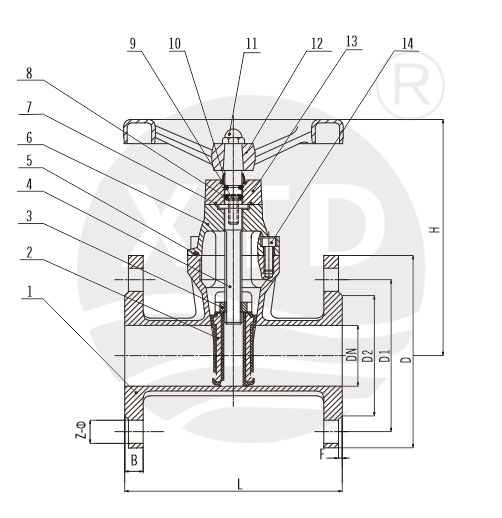

明杆弹性座封闸主要零部件材料明细表

序 号

零件名称

材质

1

手轮

可锻铸铁

2

阀杆螺母

铜合金

3

支架

灰铸铁、球墨铸铁、铸钢

4

压盖

球墨铸铁、铸钢

5

密封圈

丁腈橡胶、三元乙丙

6

阀杆

不锈钢

7

中法兰垫片

丁腈橡胶、三元乙丙

8

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

9

阀体

灰铸铁、球墨铸铁、铸钢

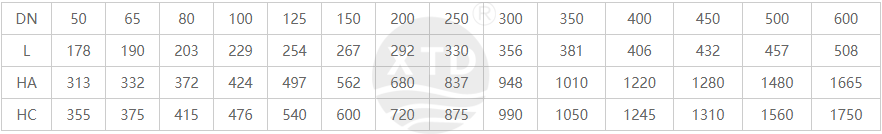

RRHX消防专用明杆弹性座封闸主要连接外型尺寸:(单位:mm)
