伞齿轮闸阀
产品型号:Z541H
公称通径:DN50~600mm
公称压力:PN1.5~10.0MPa
工作温度:-29~300℃(碳钢)
适用介质:水、蒸汽、油品、醋酸、氧化性介质、尿素等
主要材质:碳钢、铬钼钢、铬镍钛钢
设计制造:GB/T12234-89
结构长度:GB/T12221-89
法兰连接尺寸:JB/T79-94
阀门检查和试验:GB/T13927-92
公称通径:DN50~600mm
公称压力:PN1.5~10.0MPa
工作温度:-29~300℃(碳钢)
适用介质:水、蒸汽、油品、醋酸、氧化性介质、尿素等
主要材质:碳钢、铬钼钢、铬镍钛钢
设计制造:GB/T12234-89
结构长度:GB/T12221-89
法兰连接尺寸:JB/T79-94
阀门检查和试验:GB/T13927-92
产品详情

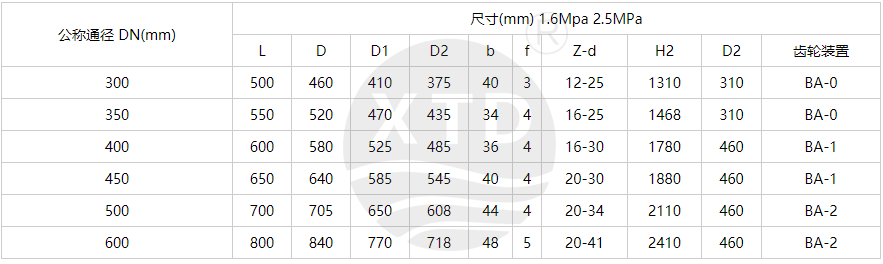

一、伞齿轮闸阀Z541H外形尺寸表
零件名称 | 材 料 | 零件名称 | 材 料 |
阀 体 | WCB A105 Cr5Mo ZGCr18Ni9Ti | 阀 盖 | WCB A105 Cr5Mo ZGCr18Ni9Ti |
支 架 | WCB A105 Cr5Mo ZGCr18Ni9Ti | 闸 板 | WCB 25 Cr5Mo ZGCr18Ni9Ti |
阀 杆 | 2Cr13 2Cr13 38CrMoA1、25Cr2MoV 1Cr18Ni9Ti | 阀 座 | 25 25 304 304 |
密封环 | 304、增强柔性石墨 | 填 料 | 增强柔性石墨 |
阀杆螺母 | ZCuA110Fe3 |
二、伞齿轮闸阀Z541H主要零件材料
三、伞齿轮闸阀Z541H-主要特点及用途
1、结构紧凑、设计合理、阀门刚性好,通道流畅,流阻系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式;弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
