美标闸阀
产品型号:Z41W
公称通径:NPS1/2"~24"
公称压力:Class150~900Lb
适用温度:≤200℃~≤350℃
驱动方式:手动、伞齿轮传动及电动等
适用介质:水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质
设计与制造:AP1 600
结构长度:ANS1B16.10
法兰尺寸:ANS1B16.5a
对焊连接尺寸:ANS1B16.25
压力温度等级:ANS1B16.34
试验与检验:AP1598
公称通径:NPS1/2"~24"
公称压力:Class150~900Lb
适用温度:≤200℃~≤350℃
驱动方式:手动、伞齿轮传动及电动等
适用介质:水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质
设计与制造:AP1 600
结构长度:ANS1B16.10
法兰尺寸:ANS1B16.5a
对焊连接尺寸:ANS1B16.25
压力温度等级:ANS1B16.34
试验与检验:AP1598
产品详情
一、Z41W美标闸阀概述:
法兰连接钢制闸阀适用于ANSI Class150~900、PN2.0~16.0MPa、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。
通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等
二、Z41W美标闸阀结构特点:
①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
三、Z41W美标闸阀主要零部件材质:
零件名称 | CF8 | CF3 | CF8M | CF3M |
阀体/阀盖 | CF8 | CF3 | CF8M | CF3M |
闸板 | CF8 | CF3 | CF8M | CF3M |
阀杆 | F304 | F304L | F316 | F316L |
填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 |
垫片 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L |
压盖 | CF8 | CF3 | CF8M | CF3M |
填料压环 | 304 | 304L | 316 | |
螺栓 |

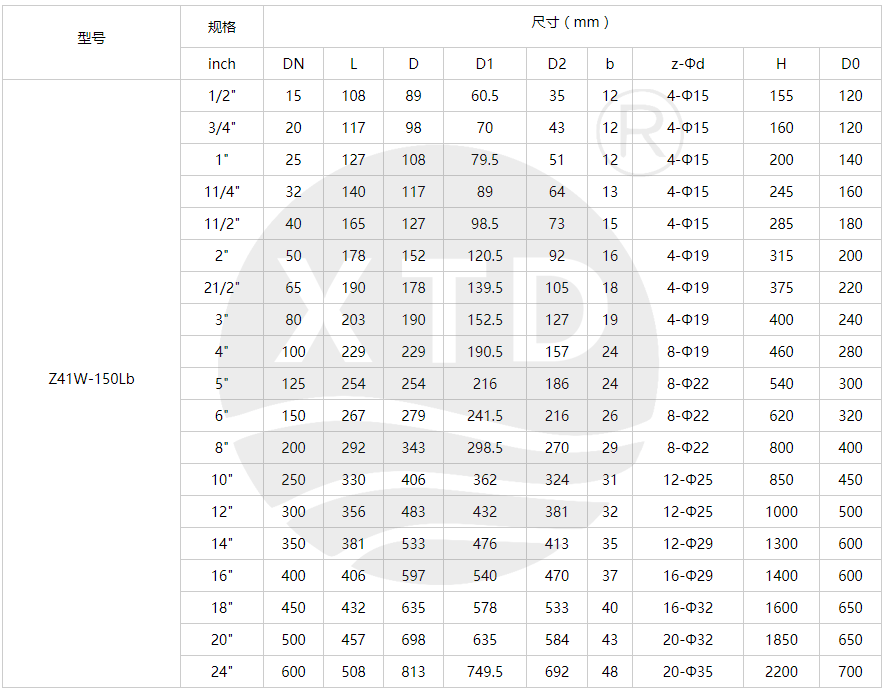

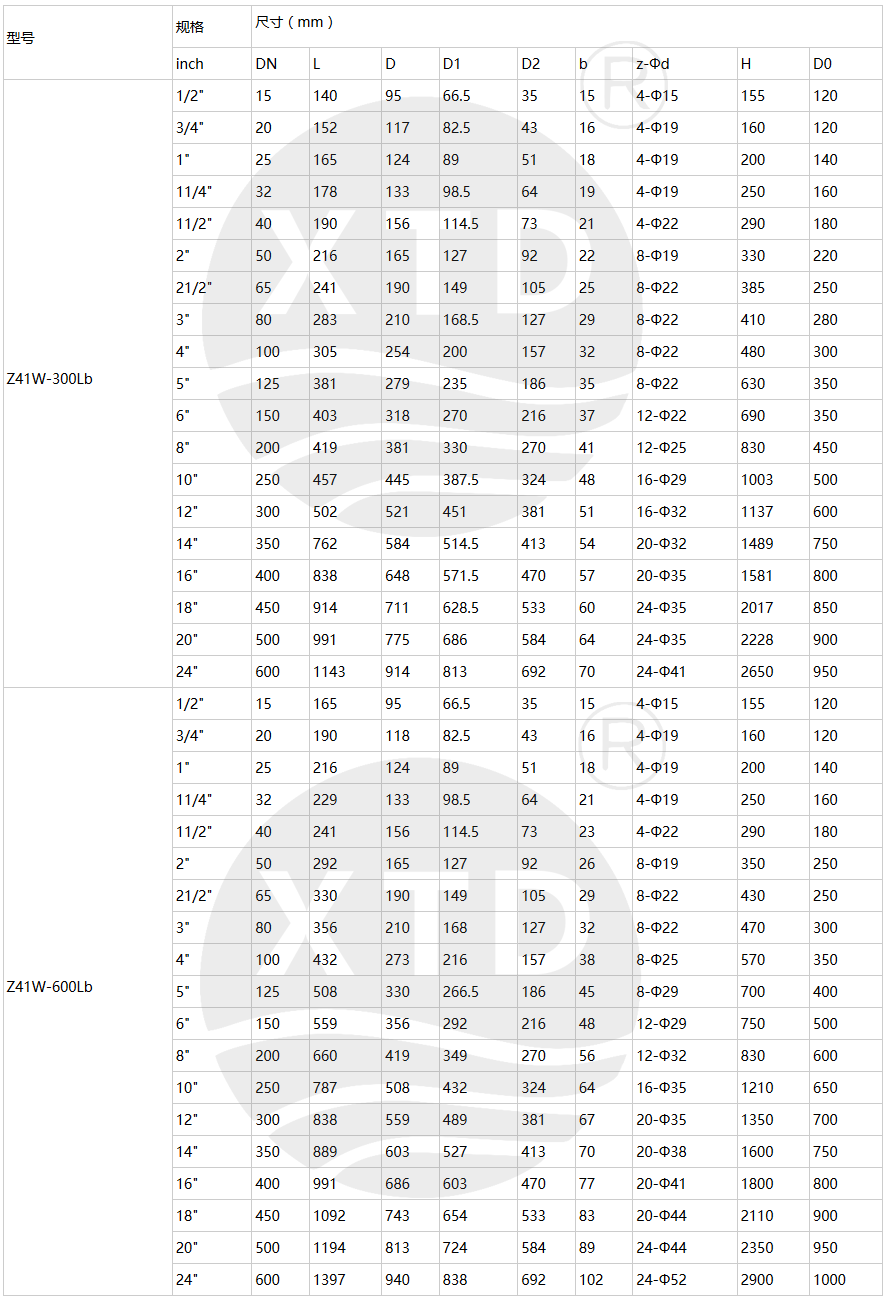

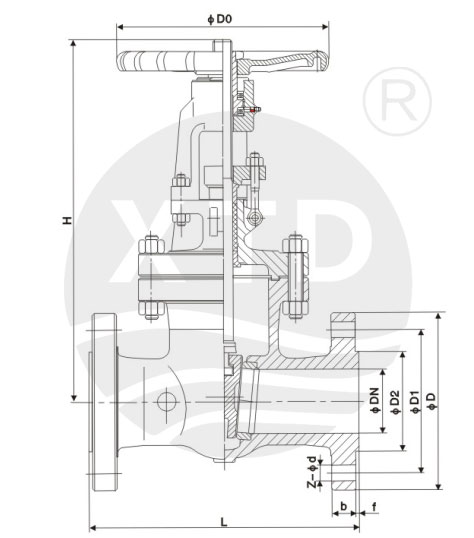

四、Z41W美标闸阀主要外形及连接尺寸:
