气动带手动闸阀
产品型号：Z641H
公称通径：DN50~800mm
公称压力：PN1.6~4.0MPa
环境温度：标准型:-20~80℃
阀体材质：碳钢（C）、不锈钢（P4、P6）
设计依据：GB标准、ANSI标准
设计标准：GB/12237、ANSI B16.34
结构长度：GB/12221、ANSI B16.10
连接法兰尺寸：GB/9113、JB/T79、ANSI B16.5
实验和检验：JB/T9092、API 598
产品详情
技术参数
公称通径 DN50~800mm
连接方式 法兰
气缸形式 双作用
控制方式 开关型、调节型
公称压力 16、25、40bar（如需更高压力订货时请注明）
气源压力 单作用:5~8bar
介质温度 W3:-30~425℃ W4:-40~425℃
环境温度 标准型:-20~80℃
阀体材质 碳钢（C）、不锈钢（P4、P6）
密封材质 金属硬密封（H）、硬质合金（Y）
备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型


主要零件材质表
序号 零件名称 材质
C P4 P6
1 阀体 WCB ZG1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 螺帽 35 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 螺栓 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 闸板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
5 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 垫片 不锈钢+柔性石墨 不锈钢+柔性石墨 不锈钢+柔性石墨
7 阀盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
8 螺帽 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 吊环螺栓 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 螺帽 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
11 螺栓 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
12 填料 柔性石墨 柔性石墨 柔性石墨
13 填料压套 WCB 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
14 填料压板 WCB 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
15 螺帽 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

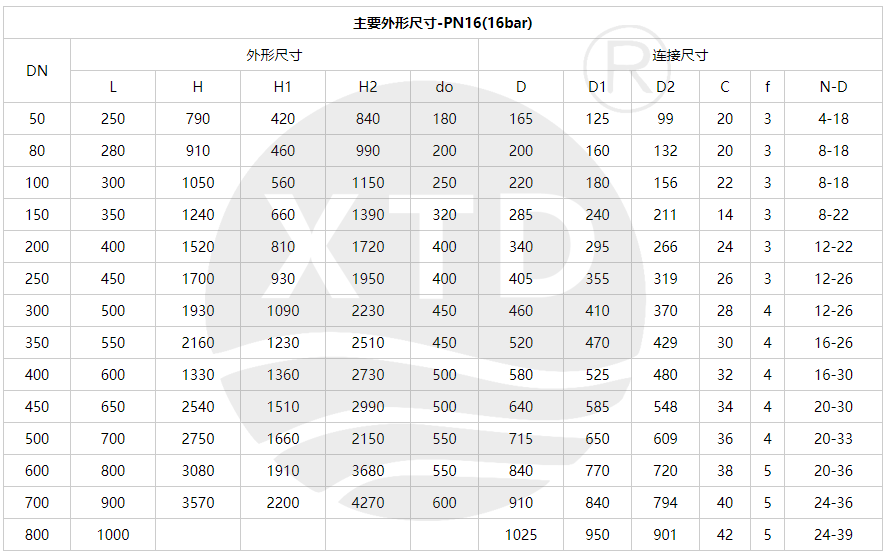

备注：主要零部件及密封圈的材质亦可根据实际工况或客户要求设计选型
