气动闸阀
产品型号:Z641H
公称通径:DN40~600mm
公称压力:PN1.6~6.4MPa
使用温度:-29~425℃(碳钢)-40~+550℃(不锈钢)
阀体材质:304.306.316L.WCB.HT200
设计标准:API 600、API6D、ASME B16.34、GB/T 12234
结构长度:ASME B16.10、API6D、GB/T 12221
连接标准:ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验:API 598、GB/T 13927、JB/T 9092
压力-温度等级:ASME B16.34 、GB/T 12224
产品详情

特点

1、闸板有两个密封面,密封面形成楔形、楔形角随阀门参数而异, 通常为5°。

2、楔式闸阀的密封原理是靠楔形闸板上两个密封面和阀体上两个密封面楔入时的紧密结合,从而达到密封性能的。

3、楔式闸阀根据阀杆带动闸板启闭方式的不同,可分为明杆闸阀 (升降杆闸阀)和暗杆闸阀(旋转杆闸阀)。

4、楔式闸阀根据闸板结构形式的不同,可分为弹性闸板闸阀和刚 性闸板闸阀。

5、阀体为铸造成型,阀体与阀盖采用螺栓连接,中法兰采用缠绕 式垫片密封,客户有特殊要求时也可采用金属环连接。

6、通道流畅,流量系数小。密封面受介质的冲刷和侵蚀小。

7、密封面采用合金钢或硬质合金,耐磨、抗擦伤性能好。

8、采用柔性石墨填料,密封可靠,操作轻便灵活。

9、介质流向不受限制,不扰流、不降低压力。

10、形体简单, 结构长度短,制造工艺性好,适用范围广。

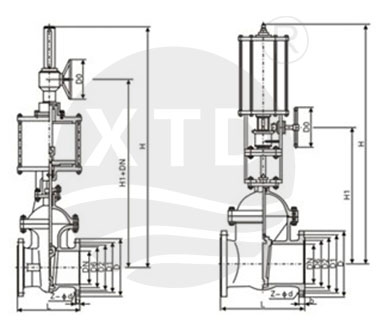

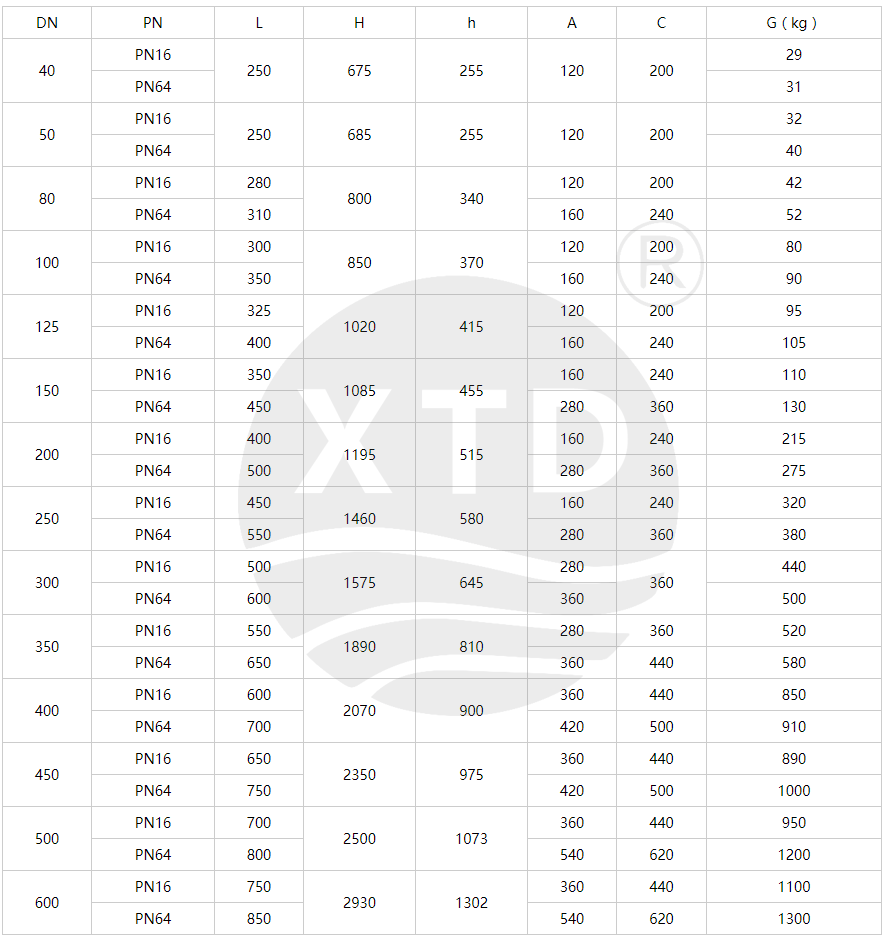

主要外形连接尺寸
