伞齿轮闸阀
产品型号:Z541H
公称通径:DN50~1600mm
公称压力:1.0MPa~16.0MPa
主要材质:铸钢、铸铁、不锈钢
设计与制造:GB12234
法兰尺寸:JB/T79 GB89113
结构长度:GB12221
检验与试验:JB/T9092
产品详情

一、Z541H伞齿轮闸阀概述

伞齿轮传动闸阀具有流体阻力小,适用的压力、温度范围大等特点,是一种最常用的截断阀,用于截断或接通管路中的介质.通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质,驱动方式有手动、伞齿轮传动及电动。

二、Z541H伞齿轮闸阀结构特点

①符合国内外先进标准的要求,密封可靠,性能优良。

②阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

④可采用多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

⑤开发了PN1.0MPa的低压碳钢闸阀,可替代铁制闸阀,有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀,密封性能不可靠等问题。

⑥开发了PN1.0MPa的低压不锈钢系列闸阀,能适用于各种腐蚀性介质工况,降低成本,节约材料。

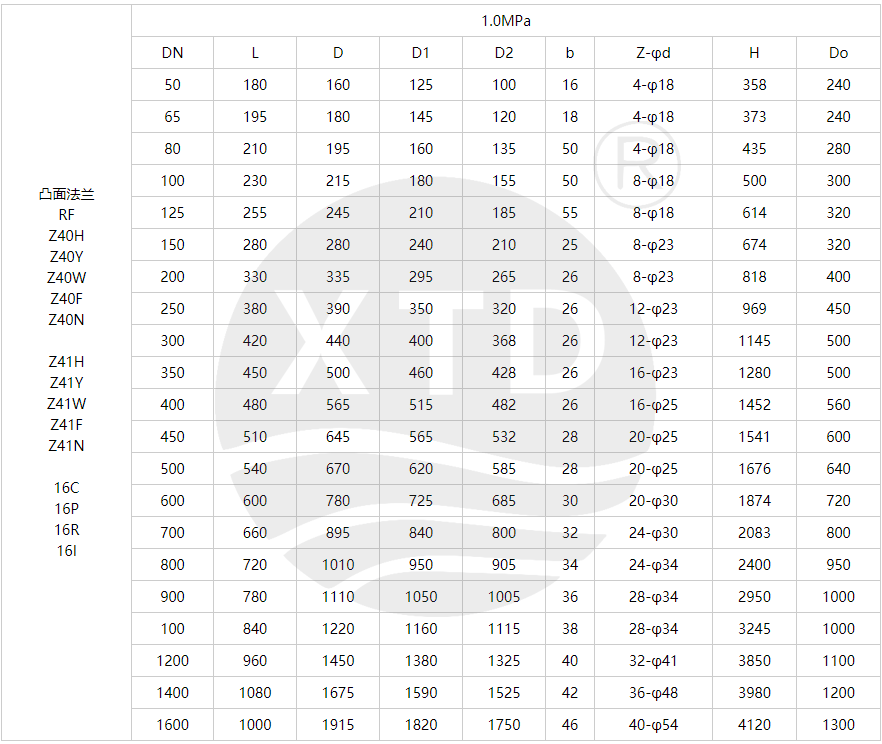

三、Z541H伞齿轮闸阀外形尺寸
