美标伞齿轮闸阀
产品型号:Z541H/W/Y
公称通径:NPS1/2"~40"
公称压力:Class150~2500Lb
主要材质:ASTM A216 WCB
驱动方式:手轮,齿轮,电动,气动
设计与制造:API 600,BS1414,ASME B16.34
法兰连接:ASME B16.5,ASME B16.47,
对焊连接:ASME B16.25
压力-温度等级:ASME B16.34
测试:API 598,BS 6755,ASME B16.34
产品详情

一、美标伞齿轮闸阀特点

1、产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
4、通径大于等于NPS10",压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门,其操作装置中配有滚动轴承,启闭轻松。
5、主体材料,内件材料,填料,垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀,其阀座可为更换式内螺纹连接的阀座,可任意组合与关闭件密封面材质配对,以满足工况要求,延长使用寿命。

二、美标伞齿轮闸阀标准 STD

设计与制造

结构长度

法兰尺寸

对焊连接尺寸

压力 -温度

试验 -检验

APl 600

ASME B16.10

ASME B16.5

ASTM B16.25

ASME B16.34

APl 598


压力试验

公称压力 PN(Lb)

强度试验

水密封试验

气密封试验

MPa

Lbf/in2

MPa

Lbf/in2

MDa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

900

23.1

3350

16.8

2440

1500

38.4

5575

28.1

4080

2500

64.6

9367

47.4

6873


三、美标伞齿轮闸阀主要零件材料

壳体

ASTM A216 WCB

ASTM A351 CF8

闸板

WCB

CF8

CF8M

Monel

阀杆

F6a

F304

F316

Monel

F304

闸板密封面

13Cr 13Cr STL

304 STL

316 STL

Monel

304 304 STL

阀座密封面

13Cr STL STL

304 STL

316 STL

Morel

304 STL STL


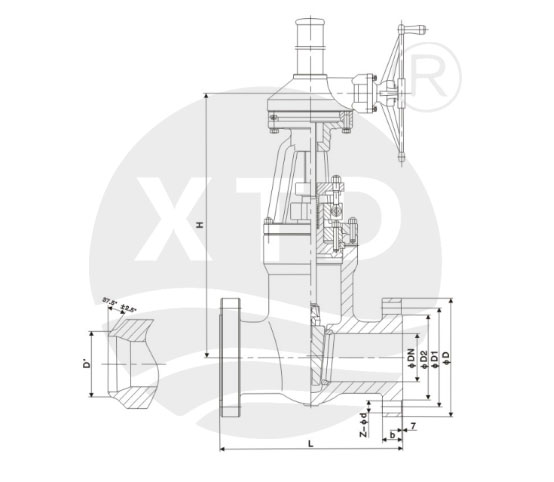

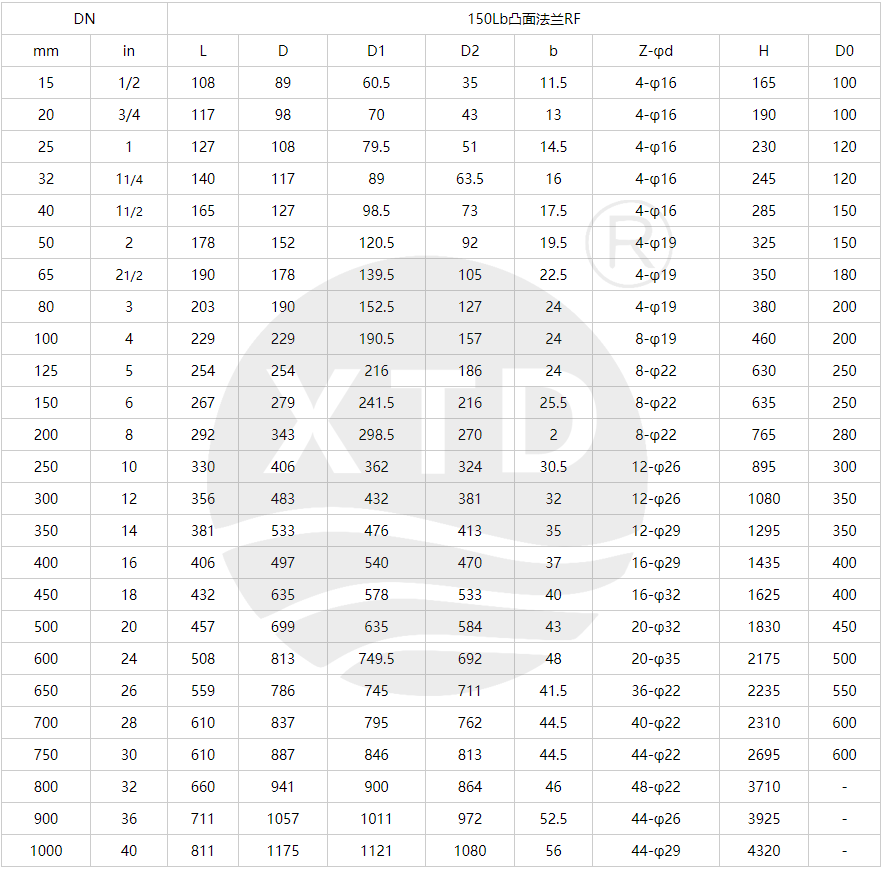

四、美标伞齿轮闸阀主要外形尺寸
