铸铁闸阀
产品型号：Z45
公称通径：DN50~700mm
公称压力：PN1.0~1.6MPa
适用温度：≤200℃
主要材质：灰铸铁、铸 钢
驱动方式：手动、电动、齿轮传动
设计制造：GB/T12234-89
结构长度：GB/T12221-89
法兰面尺寸：JB79 GB/T9112-9131
检查与试验：JB/T9092-99 GB/T13927-92
公称通径：DN50~700mm
公称压力：PN1.0~1.6MPa
适用温度：≤200℃
主要材质：灰铸铁、铸 钢
驱动方式：手动、电动、齿轮传动
设计制造：GB/T12234-89
结构长度：GB/T12221-89
法兰面尺寸：JB79 GB/T9112-9131
检查与试验：JB/T9092-99 GB/T13927-92
产品详情
一、Z45铸铁暗杆闸阀 主要特点及用途
1、结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料、密封可靠，操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、Z45铸铁暗杆闸阀 主要技术参数
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
| 密封 | 强度 | ||||
| Z45H-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 |
| Z45T-10 | |||||
| Z45W-10 | ≤100℃ | 油品、煤气 | |||
三、Z45铸铁暗杆闸阀 主要零件材料
| 型号 | 阀体、阀盖、闸板 | 闸板 | 密封圈 | 阀杆螺母 | 阀 杆 | 填 料 |
| Z45H-10 | 灰铸铁、铸 钢 | 碳钢+合金钢 | 不锈钢、合金钢 | 青铜 | 碳钢、不锈钢 | 浸油石棉盘根 |
| Z45W-10 | 灰铸铁 | 灰铸铁 | 黄铜 | 碳钢 | ||
| Z45T-10 | 灰铸铁 | 灰铸铁+黄铜 | 黄铜 | 碳钢、黄铜 |

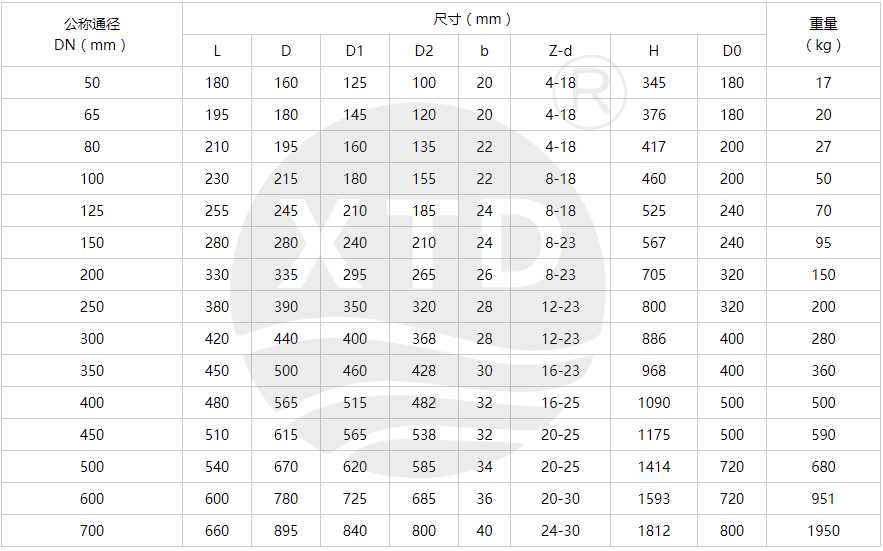

四、Z45铸铁暗杆闸阀 主要外形尺寸及重量
